Golledge晶振,时钟晶体,CM9V晶振

频率：32.768KHz

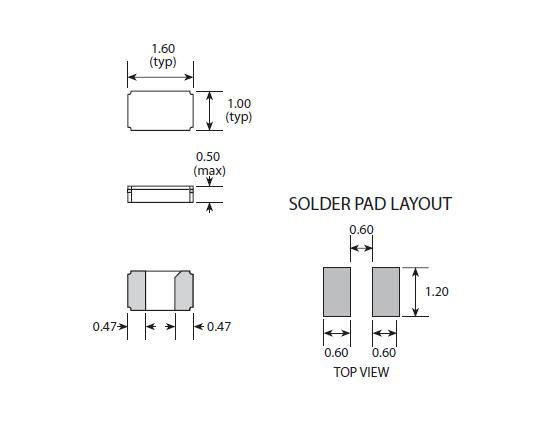

尺寸：1.6*1.0*0.5mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.在极端严酷的环境条件下也能发挥稳定的起振特性.

订购热线：0755-27837162

我们的理念是以贴片晶振产品和服务的质量和一致性为基础的。我们致力于为业界提供最高的服务质量。我们的持续增长和极高的客户保留水平是这一承诺的证据。使我们与其他供应商分开的是我们人民的经验和能力。我们的业务团队是业界最有经验和最了解的之一，使我们能够提供我们的客户友好，专业的建议和一个非常有效的服务。
我们持有大量的所有标准频率控制产品，包括石英晶体，时钟振荡器，TCXO，VCXO，OCXO，SAW器件，RTC和晶体滤波器。我们很乐意为客户提供商定的缓冲库存量和灵活的停产订单。2009年，Golledge将其质量检查认证更新为ISO 9001：2015状态。自1996年BS EN ISO 9002：1994原始认证以来，我们已经获得了BSI质量保证评估中的零不合格。1610无源晶体谐振器,进口小体积晶体,CM9V晶振

JLX-1

GOLL-2

Golledge晶振,时钟晶体,CM9V晶振.1610mm超小型石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能.
高利奇电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。

JLX-2

RB-2

golledge晶振	单位	CM9V晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准), (±20 × 10-6 ～ ±100 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

cm9v 1610

JLX-4

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个1610石英晶振产品进行试验所得的结果，因此请根据实际使用状态进行确认。1610无源晶体谐振器,进口小体积晶体,CM9V晶振
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然1610晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得SMD音叉型晶体谐振器产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。Golledge晶振,时钟晶体,CM9V晶振

JLX-5

RB-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。1610无源晶体谐振器,进口小体积晶体,CM9V晶振
电源电压阻抗低于电阻 2Ω。Golledge晶振,时钟晶体,CM9V晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）
