CITIZEN晶振,32.768K晶振,CM315E晶振

频率:32.768KHz

尺寸:3.2x1.5mm

贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率.32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品

订购热线:0755-27837162

CITIZEN

CITIZEN晶振,32.768K晶振,CM315E晶振,大多数人只知道日本西铁城公司是做手表,时钟产品类的,其实西铁城公司是一个集团公司,公司有很多个分公司,也生产很多种产品,比如石英晶振系列也是西铁城的主打产品之一,而且早在2001年就在中国建厂以生产石英晶体表晶32.768KHZ系列为主,当然最出名的,深入中国人脑海里的还是西铁城的钟表了。

   西铁城于20017月在梧州投资成立领冠电子(梧州)有限公司,注册资本3000万元港币,主要生产石英晶振、手表、液晶反光块及其它新型电子元器件,当年12月投产,2002年出口额为1000多万美元。

   CITIZEN西铁城公司的前身为日本尚工舍时计研究所,创立于1918年,主要从事钟表的开发和制造,在1924年制造出第一只怀表。西铁城钟表株式会社成立于1930年,在第二年(1931年)生产出第一只西铁城牌手表。截止2010年底,已发展为以钟表为主业,多种经营的集团性跨国大公司,年销售额约三十八亿美元。西铁城自成立以来,一直在钟表行业处于领先地位,创造了诸多世界第一。

JLX-1

RB-1

贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率.32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

JLX-2

RB-2

西铁城晶振

单位

CM315E晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

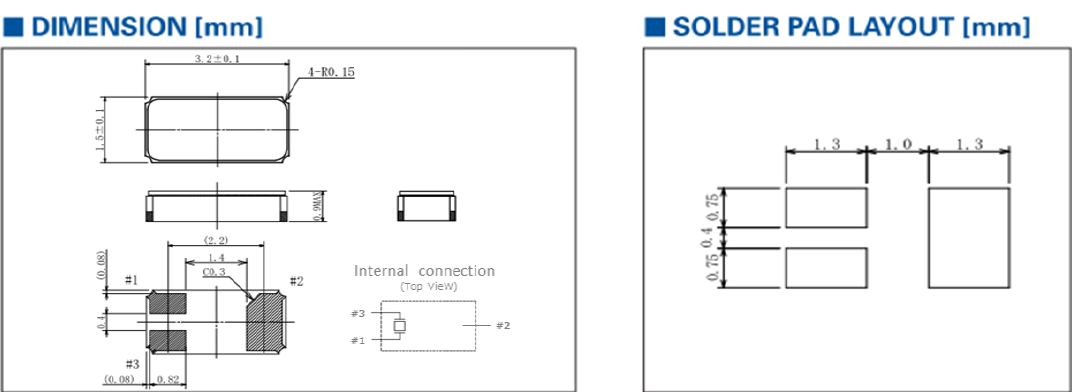

CM315E

JLX-4

RB-4

1.机械振动的影响

  晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

2.PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2) 在设计时请参考相应的推荐封装.

(3) 在使用焊料助焊剂时,JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:
温度:+15°C +35°C,湿度 25 % RH 85 % RH(请参阅测试点JIS C 60068-1 / IEC 60068-1的标准条件章节内容).

(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.CITIZEN晶振,32.768K晶振,CM315E晶振

JLX-5

RB-5

设计振荡回路的注意事项

1.      驱动能力

驱动能力说明振荡晶体单元所需电功率,其计算公式如下:

     驱动能力 (P) = i2?Re

其中i表示经过晶体单元的电流,

Re表示晶体单元的有效电阻,而且 Re=R11+Co/CL2

sjzrhl_1

2.      振荡补偿

除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。

sjzrhl_2

3. 负载电容

如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CLCG × CD / CG+CD + CS

其中CS表示电路的杂散电容。

sjzrhl_3

频率和负载电容特征图器

sjzrhl_4

                           振荡回路参数设置参考
