CITIZEN晶振,无源晶振,CM309E晶振

频率：4M~64MHZ

尺寸：9.4x5.0mm

贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率.此款SMD晶体并且可以承受回流焊接的高温,波峰焊接,回流焊接等。

订购热线：0755-27837162

晶振技术参数点击下载

CITIZEN

CITIZEN晶振,32.768K贴片晶振,CM309E晶振,西铁城在音叉水晶表晶振动子（石英晶振）这一领域也是遥遥领先的，与日本元器件品牌爱普生晶振，日本精工晶振seiko,日本大真空KDS晶振,日本村田陶瓷晶振murata,并称世界日产五大品牌。对于西铁城晶振动子,其要求相比其他各大品牌，工艺也是非常之严格，工艺上除清洗、被银、点胶、微调、中测、封焊、检漏、老化、测试、打标、编带、包装等步骤外,选用的设备仪器其优点有先进性、功能性、适应性和经济性,西铁城推出3款适合时钟上用的音叉表晶,CFS-308晶振,CFS-206晶振,CFS-145晶振。

西铁城晶振创立于1959年7月28日，当时注册资金高达17亿多,所做产品涉及领域较广,自动车部品,石英晶振,贴片晶振,石英晶体振荡器及水晶片,映像用电子机器,液晶显示器,光通信用部品,工业机械装置,精密计测机械,小型精密金属加工部件等。

JLX-1

RB-1

贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率.32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

JLX-2

RB-2

西铁城晶振	单位	CM309E晶振	石英晶振基本条件
标准频率	f_nom	4M~64MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	7pF ～ ∞	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

JLX-3

RB-3

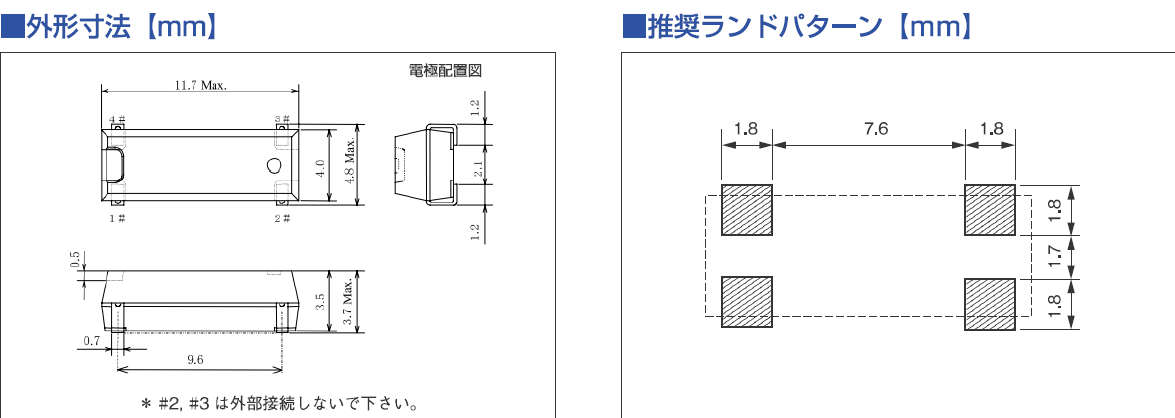

CM309E

JLX-4

RB-4

1.机械振动的影响

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

2.PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2) 在设计时请参考相应的推荐封装.

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏. CITIZEN晶振,32.768K贴片晶振,CM309E晶振
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）.
