ACO-14.31818MHZ-EK,高输出驱动能力应用,ACO石英插件晶振
频率：14.31818 MHz

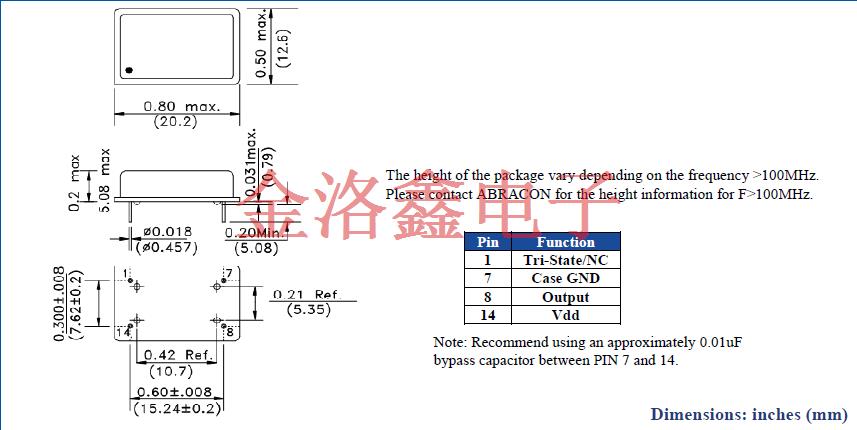

尺寸：20.2mmx12.6mm
ACO-14.31818MHZ-EK,高输出驱动能力应用,ACO石英插件晶振,在需长距离传输时钟信号的数字电路中,普通晶振的信号易因传输损耗导致幅值衰减,相位偏移,而ACO-14.31818MHZ-EK晶振的高输出驱动能力可有效弥补传输损耗.其14.31818MHz的高频输出信号在采用50Ω阻抗的PCB走线传输时,即使经过2米距离,信号幅值衰减,相位偏移,远优于普通晶振30%以上的衰减率与10°以上的相位偏移.在智能仓储的分布式传感器网络中,该晶振可安装于中央控制单元,为10米范围内的多个工业传感器晶振节点提供时钟信号,确保各节点数据采集的时序一致性,避免因信号传输损耗导致的采集数据错位,提升整个系统的同步精度.
ACO-14.31818MHZ-EK,高输出驱动能力应用,ACO石英插件晶振
与贴片晶振相比,ACO-14.31818MHZ-EK采用石英插件晶振封装(如HC-49S封装),具备更强的散热性能与机械稳定性,更适配高功率,高发热的数字电路场景.其金属外壳与引脚设计不仅能快速导出工作时产生的热量(散热系数比贴片晶振高30%),避免因高温导致驱动能力下降,还能在焊接时提供更牢固的机械固定,降低因振动导致的引脚松动风险.在高功率工业电源监控电路中,该晶振可直接插件安装于靠近功率元件的区域,即使周围环境温度因功率元件发热升至60℃,仍能保持稳定的14.31818MHz频率输出与高驱动能力,为电源监控模块的时序控制与数据处理提供可靠时钟支持,同时插件封装的可维修性也便于后期电路维护,减少设备停机时间.
ACO-14.31818MHZ-EK,高输出驱动能力应用,ACO石英插件晶振
| 原厂型号 Originalmodel： |
          ACO-14.31818MHZ-EK
|
品牌brand： | Abracon |
| Manufacturer品牌 |
  Abracon艾博康晶振
|
OperatingTemperature温度 | -20℃ ~ 70℃ |
| Series型号 |
   ACO
|
Current-Supply(Max) | 30mA |
| Type类型 | XO (Standard) | PackageHeight高度 | 5.08mm |
| Frequency频率 |
  14.31818 MHz
|
Termination 脚位 |
 4 Leads
|
| 输出方式 Output： | HCMOS, TTL | PackageType 封装类型 | 14-DIP |
| Voltage-Supply电压 | 5V | Packaging 包装 | TapeandReel |
| FrequencyStability频率稳定度 |
      ±30ppm
|
安装方式 Installation： | Surfacemount |
| Size/Dimension尺寸 | 20.2mmx 12.6mm | 最小包装数MPQ： | - |
ACO-14.31818MHZ-EK,高输出驱动能力应用,ACO石英插件晶振
ACO-14.31818MHZ-EK,高输出驱动能力应用,ACO石英插件晶振
