Abracon晶振,贴片晶振,ABM3C晶振,石英晶振

频率:12.8MHZ

尺寸:5.0*3.2mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应12.8000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

高稳定性假贴片晶振,金属封装大型谐振器,ABLS晶振

     奥斯汀,得克萨斯州,Abracon LLC(Abracon),全球领先的制造商被动&机电时间同步,权力,连通性和射频解决方案宣布音频和视频解决方案指南强调石英晶振产品适合使用者应用程序如机顶盒,虚拟现实,便携式音频、视频/电话会议,耐磨,物联网,无人机,相机/摄像机、显示器和高保真音频以及专业应用,如音频混合器,唱片的质量接收器,广播工作室相机等设备,路由器和转换器使用SDI,HD-SDI和3 g HD-SDI。
      Abracon公司成立于1992年,总部位于德克萨斯州的斯派伍德,是全球领先的被动和机电同步、同步、电力、连通性和射频解决方案的制造商。Abracon提供了广泛的定时石英晶体谐振器和振荡器,MEMS振荡器,实时时钟(RTC),蓝牙模块,陶瓷谐振器,锯滤器和谐振器,功率和射频电感,变压器,电路保护元件和射频天线和无线充电线圈。

高稳定性假贴片晶振,金属封装大型谐振器,ABLS晶振

       Abracon晶振,贴片晶振,ABM3C晶振,石英晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
       超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若无源晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。

高稳定性假贴片晶振,金属封装大型谐振器,ABLS晶振

Abracon晶振

单位

ABM3C晶振

石英晶振基本条件

标准频率

f_nom

12.8MHZ

标准频率

储存温度

T_stg

-40°C  +85°C

裸存

工作温度

T_use

-40°C  +85°C

标准温度

激励功率

DL

10~100μW Max.

推荐:10~100μW

频率公差

f_— l

±10 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±20× 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

16pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

高稳定性假贴片晶振,金属封装大型谐振器,ABLS晶振

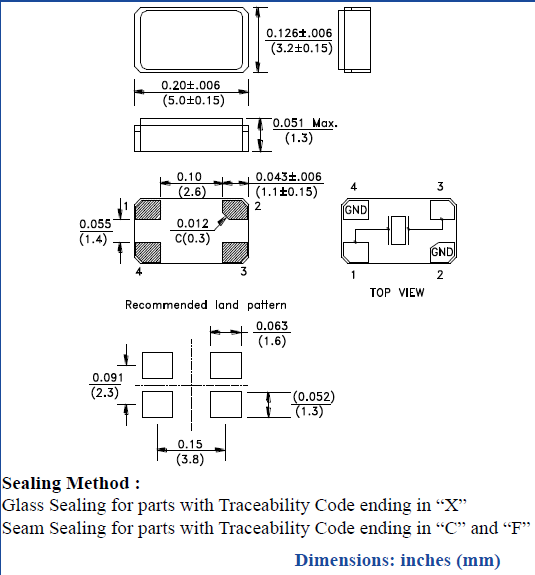

abm3c 5032

高稳定性假贴片晶振,金属封装大型谐振器,ABLS晶振

   晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了车载石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。Abracon晶振,贴片晶振,ABM3C晶振,石英晶振
    PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于进口SMD晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
    存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些陶瓷面晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度:温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH.(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

高稳定性假贴片晶振,金属封装大型谐振器,ABLS晶振

      驱动能力:驱动能力说明陶瓷贴片晶体振荡晶体单元所需电功率,其计算公式如下:驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流,Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL).Abracon晶振,贴片晶振,ABM3C晶振,石英晶振

sjzrhl_1

      测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时,探头阻抗将高于 1MΩ。当波形经过四脚无源贴片晶振振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).

scbx_2

      1.振荡电路:晶体谐振器是无源元件,因此受到5032石英晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
     2.角色的分量与参考值:在5032封装贴片晶振振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。
