Vectron晶振,进口贴片晶振,VXM2晶振

频率：8.000MHz~150.000MHz

尺寸：5.0*3.2*1.1mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

Vectron将继续成为全球市场的世界级供应商，并将在符合市场需求的情况下应用创新的、前瞻性的道德原则。我们将继续鼓励我们的供应商保持同样的高原则。我们继续追求卓越的环境合规，将包括定期监测、更新和更新我们的标准和员工的全部承诺。公司提供的创新和能力反映了更高频率、低成本设计和小型化贴片晶振的趋势，以及更先进的技术集成解决方案。
Vectron国际公司是世界领先的频率控制、传感器和混合产品解决方案的设计、制造和营销的领导者，它采用了从直流到微波频率的大量声波(BAW)和贴片SAW滤波器的最新技术。除了这些伟大的创新能力之外，Vectron还致力于非常灵活和专注于服务，快速和专业地帮助客户创新、改进和发展他们的业务。5.0*3.2mm四脚晶体,8M进口石英晶振,VXM2晶振
JLX-1

Vectron-1

Vectron晶振,进口贴片晶振,VXM2晶振.5032mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.
客户特殊要求参数设置测试。（C0、C1、DLD、TS）高频连续脉冲焊接技术：是通过在基座与上盖之间高频率连续低功率脉冲焊接放电，使基座与上盖焊接部位熔接在一起，目前通过长期试验，已总结一套工艺参数，输入PLC进行焊接控制，利用此技术密封的石英晶振气密性高，金属溅射污染少，频率变化小，一般在±2ppm以内。此技术为研发及生产高精度、高稳定性石英晶体元器必须攻克的关键技术之一。
JLX-2

RB-2

VECTRON晶振	单位	VXM2晶振	石英晶振基本条件
标准频率	f_nom	8.000MHZ~150.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +90°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	10-100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10 × 10-6 (标准), (±10 × 10-6 ～ ±100 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10 × 10-6/-40°C ～ +85°C	超出标准的规格请联系我们.
负载电容	CL	6pF~32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

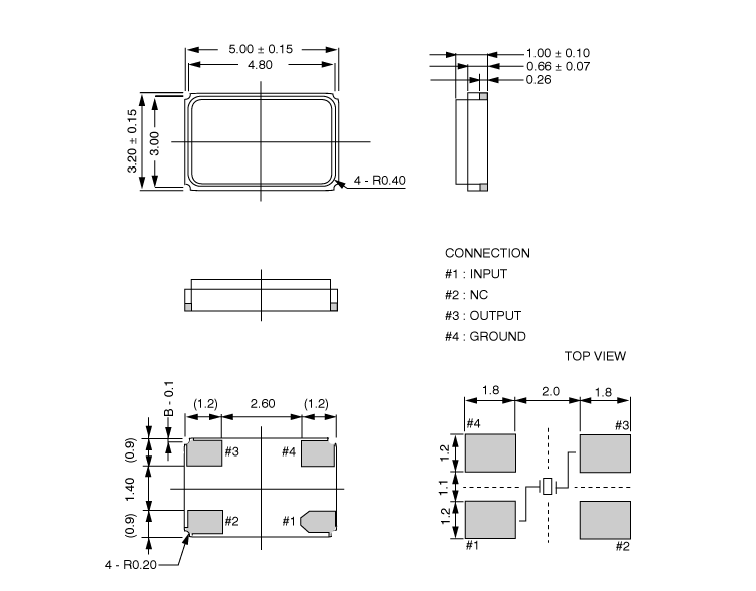

VXM2 5032

JLX-4

RB-4

超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。Vectron晶振,进口贴片晶振,VXM2晶振
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。5.0*3.2mm四脚晶体,8M进口石英晶振,VXM2晶振
使用环境（温度和湿度）
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

JLX-5

RB-5

1、振荡电路
5032石英贴片谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。Vectron晶振,进口贴片晶振,VXM2晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，5032四脚无源晶体也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。

限制流入5032陶瓷面谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。5.0*3.2mm四脚晶体,8M进口石英晶振,VXM2晶振
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
