Abracon晶振,石英晶振,ABLS7M2晶振

频率：12.000MHz~40.000MHz

尺寸：7.0*4.1*2.0mm

产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

Abracon-1

Abracon的Pierce分析仪系统（PAS）由我们的工程师设计，可帮助您为行业领先的设计做出正确的选择。 PAS测试验证了电路中的石英晶体性能，同时测量晶体，石英晶体振荡器和印刷电路板寄生效应。较低的CL和较低的ESR提高了回路的运行增益裕度，确保了所有变量的持续振荡，包括偏差，负载，温度和时间变化。
奥斯汀,得克萨斯州,Abracon LLC(Abracon),全球领先的制造商被动&机电时间同步,权力,连通性和射频解决方案宣布音频和视频解决方案指南强调产品适合使用者应用程序如机顶盒,虚拟现实,便携式音频、视频/电话会议,耐磨,物联网,无人机,相机/摄像机、显示器和高保真音频以及专业应用,如音频混合器,唱片的质量接收器,广播工作室相机等设备,路由器和转换器使用SDI,HD-SDI和3 g HD-SDI。

JLX-1

Abracon-2

Abracon晶振,石英晶振,ABLS7M2晶振,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在ABLS7M2晶振的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，SMD晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。小体积49SMD,49S石英谐振器,ABLS7M2晶振

JLX-2

Abracon晶振	单位	ABLS7M2晶振	石英晶振基本条件
标准频率	f_nom	12.000MHZ~40.000MHz	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-0°C ～ +70°C	标准温度
激励功率	DL	50-100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	18pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

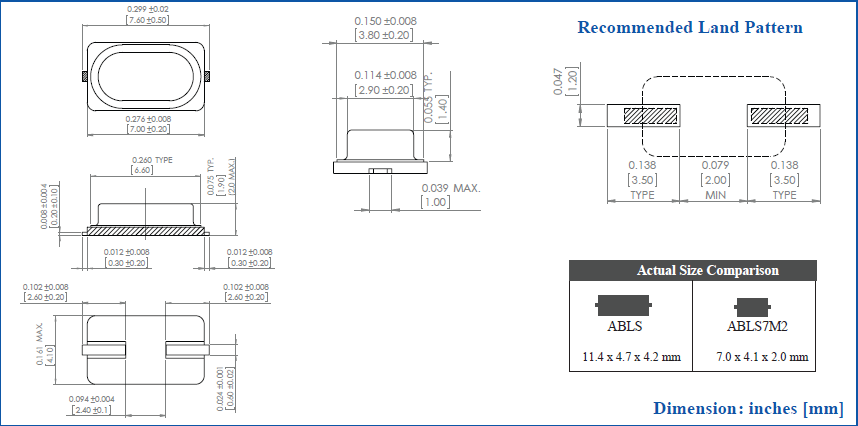

ABLS7M2 7.0-4.1

JLX-4

RB-4

操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。Abracon晶振,石英晶振,ABLS7M2晶振
使用环境（温度和湿度）
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
激励功率
在晶体单元上施加过多驱动力，会导致石英晶体谐振器特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
振荡电路中负载电容的不同，可能导致无源晶振振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。小体积49SMD,49S石英谐振器,ABLS7M2晶振

JLX-5

RB-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的49SMD封装晶振的振荡频率的真实值，
使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。小体积49SMD,49S石英谐振器,ABLS7M2晶振
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于
即使示波器能检查49/SSMD晶体振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
