石英晶振,假贴片晶振,49SMD晶振

频率：3.500MHz~80.000MHz

尺寸：12.3*4.7mm

普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

订购热线：0755-27837162

金洛鑫电子的石英晶体谐振器常用体积应用到消费类,以及家用电器,电子玩具的常用体积有以下几种比较常用HC49/S,HC49/SMD,5*7mm,6*3.5mm,3.2*2.5mm体积大小的贴片晶振的行业标准,这些基本是通用体积,产品采用正常的接缝密封可靠的方法.电子元件是专业型的产品,技术含量较高,然而金洛鑫电子,作为一家专业生产石英晶振的企业,对于所有生产的每一粒晶振都会经过每道工序严格的赛选,检测,跌落,老化,在最后出厂全部检测等多道工序,确保出厂产品达到%100合格.
深圳市金洛鑫电子有限公司主要生产系列晶振:压电陶瓷滤波器，谐振器，鉴频器，陷波器，声表面谐振器，声表面滤波器，晶体谐振器，振荡器等晶振。其中压控晶振,温补晶振,恒温晶振,等产品品质高精度。公司拥有从日本，韩国，美国引进的先进生产，检测设备全系列电脑全自动检测仪，生产全过程在净化环境下完成。
JLX-1

石英晶振,假贴片晶振,49SMD晶振.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英贴片晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。无源插件石英晶体,摄像头晶振,49SMD晶振

JLX-2

RB-2

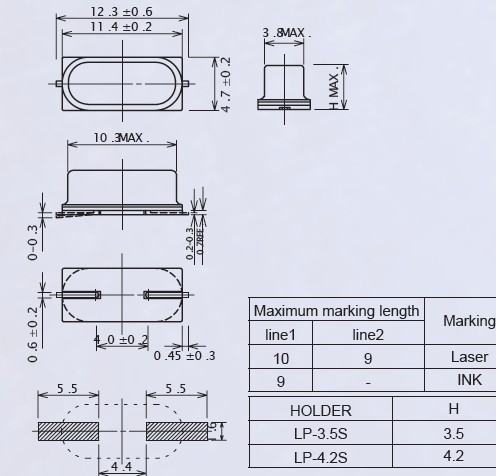

石英晶振	标示	49SMD晶振	基本信息对照表
crystal标准频率	f_nom	3.500MHz~80.000MHz	标准频率
储存温度	T_stg	-40°C~+90°C	裸存
工作温度	T_use	-10°C~+70°C	晶振标准温度
激励功率	DL	10（100）μW Max.	推荐:10μW ～ 100μW
频率公差	f_— l	±30~±50× 10-6 (标准)	+25°C 对于超出标准的规格说明
频率温度特征	f_tem	±30× 10-6/-30°C ~+85°C	超出标准的规格请联系金洛鑫电子.
负载电容	CL	series,10pF,12pF,16pF	超出标准说明,请联系金洛鑫电子.
串联电阻（ESR）	R1	如下表所示	-40°C ~+85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

49SSMD

JLX-4

RB-4

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体谐振器产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。若要进行超声波清洗，必须事先根据实际使用状态进行确认。无源插件石英晶体,摄像头晶振,49SMD晶振
撞击
虽然无源晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得SMD晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。石英晶振,假贴片晶振,49SMD晶振
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。请在没有直射阳光，不发生结露的场所保管。

JLX-5

RB-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的大体积贴片晶振的振荡频率的真实值，
使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。石英晶振,假贴片晶振,49SMD晶振
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法无源49SMD晶振输出波形较小，测量不能依赖于
即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
