TXC晶振,DIP晶振,9B晶振,无源石英晶振

频率:3.2~90MHZ

尺寸:11.5*5.0*3.68mm

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/S石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

TXC-1

       TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品。并于2015年达成两百亿之营业目标,同时成为全球石英晶体产业经营绩效最好公司之一以及石英产业的前三大。高精度石英晶振,金属椭圆形插件晶振,9B晶振
       台湾晶技TXC晶振为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。
JLX-1

TXC-2

        TXC晶振,DIP晶振,9B晶振,无源石英晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
       椭圆形插件晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波。第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求。高精度石英晶振,金属椭圆形插件晶振,9B晶振
JLX-2

RB-2

TXC晶振

单位

9B晶振

石英晶振基本条件

标准频率

f_nom

3.2MHz~90MHz

标准频率

储存温度

T_stg

-40°C~+85°C

裸存

工作温度

T_use

-20°C~+70°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW~50μW

频率公差

f_— l

±30×10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30×10-6/-20°C~+70°C

超出标准的规格请联系我们.

负载电容

CL

7pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-20°C~ +70°C, DL = 50μW

频率老化

f_age

±3×10-6/ year Max.

+25°C,第一年

JLX-3

RB-3

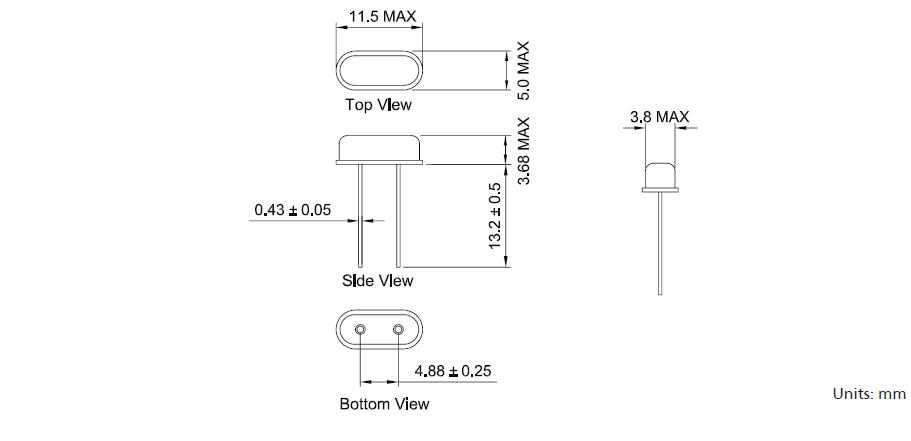

9B_HC-49S

JLX-4

RB-4

20180601144416

      DIP 产品:已变形的石英晶振引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。SOJ 产品和SOP 产品:请勿施加过大压力,以免石英晶振引脚变形。已变形的石英晶振引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。TXC晶振,DIP晶振,9B晶振,无源石英晶振
      超声波清洗:(1)使用AT-切割晶体和表面面滤波器波(SAW)/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。(3)请勿清洗开启式晶振产品(4)对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。高精度石英晶振,金属椭圆形插件晶振,9B晶振

      关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片,以及相对而言频率与超音波清洁器相近,所以会由于共振而容易受到破坏,因此请不要用超音波清洁器来冲洗晶振。 关于机械性冲击(1) 从设计角度而言,即使无源石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损。在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。JLX-5

RB-5

        负载电容:如果振荡电路中负载电容的不同,可能导致插件晶振振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容,TXC晶振,DIP晶振,9B晶振,无源石英晶振

sjzrhl_3

       振荡电路:插件型石英晶体谐振器是无源元件,因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
      角色的分量与参考值:在振荡电路的设计中,必须认识到椭圆形扁壳晶振个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1

      台湾进口49S插件晶振的形式模式,但泛音振荡或基波。振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。

cptj11

JLX-6

RB-6

wxewm

公司名:深圳市金洛鑫电子有限公司

联系人:茹红青

手机:13510569637

电话:0755-27837162

QQ号:657116624

微信公众号:CITIZENCRYSTAL

搜狐公众号:晶振石英晶振NDK晶振

邮箱:jinluodz@163.com

地址:深圳市宝安区41区甲岸路19号

网址:http://www.quartzcrystal.cn/
