Abracon晶振,石英晶振,ABL晶振,进口晶振

频率：3.579545~70MHZ

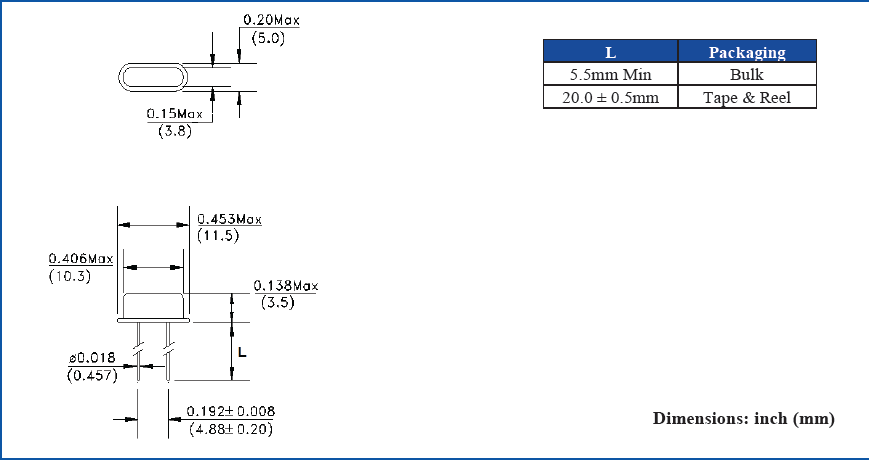

尺寸：11.5*5.0mm

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作.

订购热线：0755-27837162

什么使IoT打勾？ Abracon的低等效串联电阻（ESR）和低负载电镀电容（CL）晶体是绿色和节能MCU和便携式通信的理想选择芯片组。在降低功耗的压电石英晶体竞争中，许多片上振荡器正在被匮乏输出驱动，通常不能使用标准晶体维持振荡。 Abracon的最新系列用于微功率应用的石英晶体克服了这些挑战。两脚焊接DIP晶体,耐温度49S谐振器,ABL晶振
Abracon公司的产品是COTS - 商业现货产品; 适用于商业，工业和指定的自动化应用。 Abracon的产品不是专为军事，航空，航空航天，生命依赖医疗应用或任何需要高可靠性的应用而设计的.ABRACON旗舰ABLNO系列提供超低相位噪声固定时钟晶体或电压控制晶体振荡器（VCXO）解决方案标准尺寸为9x14mm。同超过12 kHz的37fs典型RMS抖动20MHz带宽@ 100MHz载波，ABLNO是性能驱动的理想选择通讯，射频，无线回程，和仪器应用。

两脚焊接DIP晶体,耐温度49S谐振器,ABL晶振

Abracon晶振,石英晶振,ABL晶振,进口晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
石英晶振的研磨技术：通过对晶振切割整形后的晶片进行研磨，使石英晶振的晶片达到（厚度/频率）的一定范围。石英晶振晶片厚度与频率的关系为：在压电晶体行业，生产晶振频率的高低是显示鸿星技术水平的一个方面，通过理论与实际相结合，累积多年的晶振研磨经验，通过深入细致地完善石英晶振研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择.两脚焊接DIP晶体,耐温度49S谐振器,ABL晶振

Abracon晶振	单位	ABL晶振	石英晶振基本条件
标准频率	f_nom	3.579545~70MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-0°C ～ +70°C	标准温度
激励功率	DL	100~1000μW Max.	推荐:100~1000μW
频率公差	f_— l	±50 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	18pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

两脚焊接DIP晶体,耐温度49S谐振器,ABL晶振

耐焊性：将DIP晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。Abracon晶振,石英晶振,ABL晶振,进口晶振
柱面式产品:产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在无源引脚晶振根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏。当石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。
所有石英晶体谐振器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。两脚焊接DIP晶体,耐温度49S谐振器,ABL晶振

两脚焊接DIP晶体,耐温度49S谐振器,ABL晶振

负载电容:如果振荡电路中负载电容的不同，可能导致49S型无源插件晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。Abracon晶振,石英晶振,ABL晶振,进口晶振

两脚焊接DIP晶体,耐温度49S谐振器,ABL晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量49S插件石英谐振器频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

两脚焊接DIP晶体,耐温度49S谐振器,ABL晶振

振荡频率测量:必须尽可能地测量安装在电路上的AT切49S插件晶振的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过49S插件晶体输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
