TXC晶振,石英晶振,8Z晶体

频率:12.000MHz~54.000MHz

尺寸:2.5*2.0*0.55mm

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.
订购热线:0755-27837162

jl TXC

台湾晶技为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶振相关谐振器,振荡器等频率组件之研发,设计,生产与销售.经过三十年的努力,台湾晶技总公司而外,另设有平镇,宁波,重庆等生产基地.8Z晶振,四脚无源贴片晶振,12MHz进口石英晶体

jlx-1

TXC晶振,石英晶振,8Z晶体,做为台湾首屈一指的晶振大品牌,台湾晶技公司生产的这款晶振无论是尺寸,外观还是参数性能,都可以与日系的石英晶振相提并论,8Z晶体还通过了欧盟的ROHS指令认证,因此也是一颗环保型晶振.

jlx-2

TXC晶振

符号

8Z晶振

TXC晶振基本信息对照表

Crystal标准频率

f_nom

12.000MHz~54.000MHz


储存温度

T_stg

-40°C —  +85°C

裸存

工作温度

T_use

-10°C —  +70°C

TXC晶振特定的温度

激励功率

DL

0.5μW (1.0μW Max.)

如你有最大激励功率为1.0μW需求,请联系我们金洛电子

精度

f_— l

±10ppm、±30ppm

如有需要更高的精度可以特定.

拐点温度

Ti

+25°C ±5°C


负载电容

CL

8pF, 10pF, 12pF

可按客户需求指定

串联电阻(ESR)

R1

70kΩ Max.

70kΩ —  45kΩ

频率老化

f_age

±3 ×10-6 / year Max.

+25°C,第一年

jlx-3

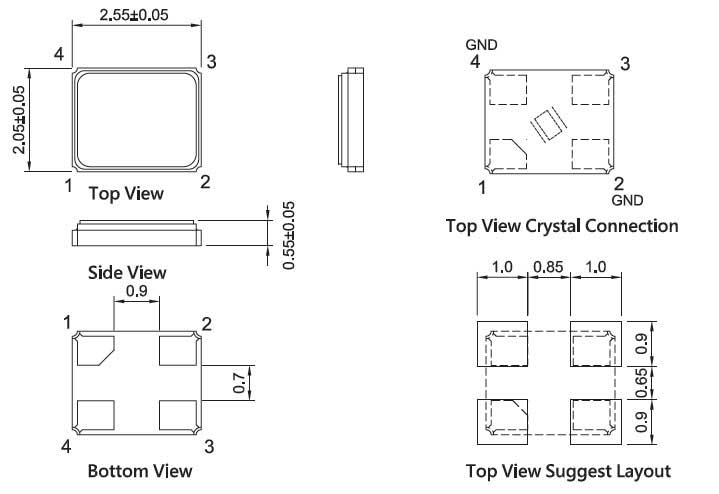

8Z 2520M

jlx-4

抗冲击
TXC 2520贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。TXC晶振,石英晶振,8Z晶体
辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解金属面贴片晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
卤化合物
请勿在卤素气体环境下使用晶体8Z-台湾晶技SMD晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。8Z晶振,四脚无源贴片晶振,12MHz进口石英晶体
静电
过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

jlx-5

设计振荡回路的注意事项
1.驱动能力
驱动能力说明振荡晶体单元所需电功率,其计算公式如下:
驱动能力 (P) = i2?Re
其中i表示经过晶体单元的电流,
Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)2。8Z晶振,四脚无源贴片晶振,12MHz进口石英晶体

sjzrhl_1

2.振荡补偿
除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。

sjzrhl_2

3.负载电容
如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。
其中CS表示电路的杂散电容。TXC晶振,石英晶振,8Z晶体

sjzrhl_3

频率和负载电容特征图器

sjzrhl_4

振荡回路参数设置参考
