TXC晶振,贴片晶振,7B晶振

频率:8.000MHz~125.000MHz

尺寸:5.0*3.2*0.9mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

TXC-1

        TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品。多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促。TXC晶振,贴片晶振,7B晶振
        公司致力于营造开放式的沟通环境,以便能建立开放晶振生产管理模式。同仁彼此沟通,应本着诚信、坦率、善意的心胸,细细聆听他人之建议,并自我检讨改进。沟通的不二法门在于聆听,对于选择性的聆听当极力避免。 企业的成长来自专业分工后的整合能力,对于所授权之工作内容,同仁应有承担成败的勇气与决心,而非向上推诿或向下卸责。公司所授予的职务,既是权力也更是责任,用而不疑更是同仁对自己及属下期许的基本要求。

JLX-1

TXC-2

        TXC晶振,贴片晶振,7B晶振.贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
        TXC晶振的真空封装技术:是指石英晶体谐振器在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。 5032金属四脚晶振,无源贴片谐振器,7B晶振

JLX-2

RB-2

TXC晶振

单位

7B晶振

石英晶振基本条件

标准频率

f_nom

8.000MHz~125.000MHz

标准频率

储存温度

T_stg

-40°C~+85°C

裸存

工作温度

T_use

-10°C~+70°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW~200μW

频率公差

f_— l

±30×10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30×10-6/-10°C~+70°C

超出标准的规格请联系我们.

负载电容

CL

10pF~20pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-10°C~ +70°C, DL = 100μW

频率老化

f_age

±3×10-6/ year Max.

+25°C,第一年

JLX-3

RB-3

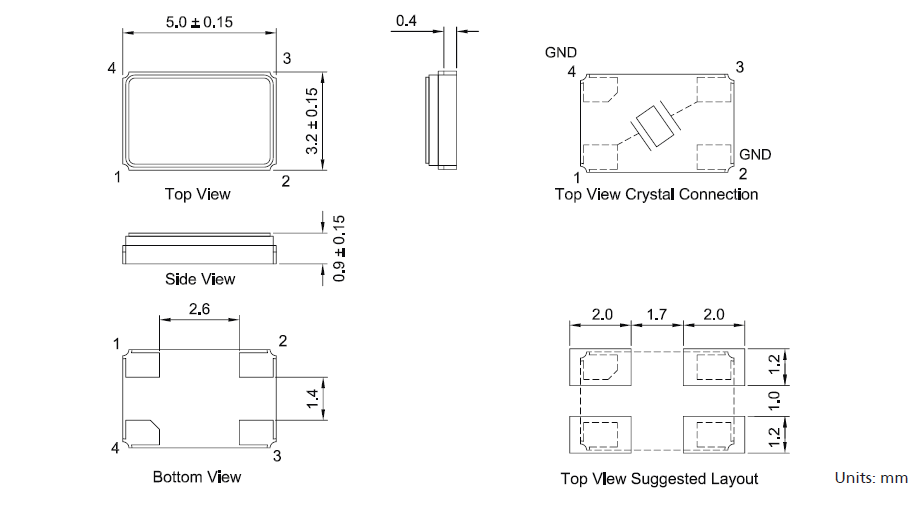

7B_7BT 5032

JLX-4

RB-4

机械振动的影响
        当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管进口晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
       (1)理想情况下,机械蜂鸣器应安装在一个独立于SMD晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
       (2)在设计时请参考相应的推荐封装。5032金属四脚晶振,无源贴片谐振器,7B晶振
       (3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
       (4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
       (1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
       (2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。TXC晶振,贴片晶振,7B晶振

JLX-5

RB-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的5032贴片无源晶体的振荡频率的真实值,
使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。5032金属四脚晶振,无源贴片谐振器,7B晶振
有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。
图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容(3 pF以下XTAL终端IC)和探针。
然而,应该注意到,使用这种方法5032四脚晶振输出波形较小,测量不能依赖于
即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。TXC晶振,贴片晶振,7B晶振

cptj

此外,5032M谐振器振荡频率与测量点不同。
1。测量缓冲输出
2。振荡级输出测量
三.通过电容器测量振荡级输出

cptj_1

图5示出以上1-3个测量点和所测量的
除缓冲器输出外,振荡频率较低。
