CTS晶振,无源晶振,425晶振

频率：38.400MHz

尺寸：2.5*2.0*0.65mm

外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性.

订购热线：0755-27837162

2012、CTS完成•华裴Fisher公司的收购，在精度和频率的晶体振荡器的设计制造的领导者。此次收购扩大了CTS的技术和工程能力。作为战略的一部分，CTS销售EMS业务。该交易加剧了CTS对其零部件和传感器业务的关注，并提供额外资金以推动核心能力的增长。CTS生产的石英晶体在北美洲、欧洲和亚洲。2013一月，奥沙利文加入了CTS的总裁和首席执行官。
CTS晶振集团建立一种可测量的发展和改进的目标指标，定期进行内审和管理评审。在现有的或新生的各种活动中不断监测和改进环境绩效。通过对生产活动的持续改进和促进对低效或无效的环境法律法规进行合理化转变，努力提高环境管理中资本的效力。将贴片晶振生产活动中的环境因素和环境影响的分析纳入我们的决策中来，确保活动中每一分子的运作和发展都体现对污染预防方针的贯彻。402F38411CKR晶振,38.4MHz无源晶体,425晶振

JLX-1

CTS-2

CTS晶振,无源晶振,425晶振.2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.
CTS石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——无源晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。

JLX-2

RB-2

CTS晶振	单位	425晶振	石英晶振基本条件
标准频率	f_nom	12.000MHz~60.000MHz	标准频率
储存温度	T_stg	-40°C ~+90°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	10/200μW Max.	推荐:10μW ~200μW
频率公差	f_— l	±20× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±20 × 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	8pF~30PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

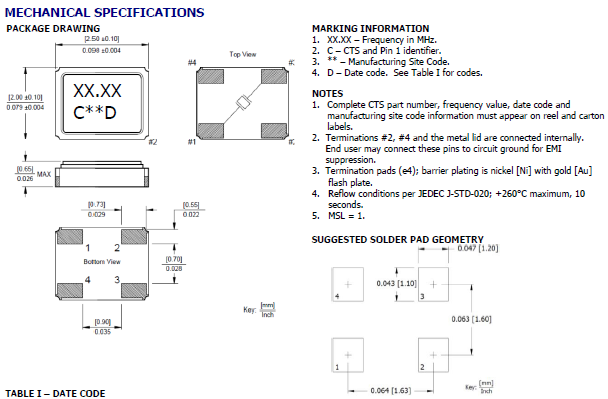

425 2520

JLX-4

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个2520晶振产品进行试验所得的结果，因此请根据实际使用状态进行确认。由于时钟晶振的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。若要进行超声波清洗，必须事先根据实际使用状态进行确认。CTS晶振,无源晶振,425晶振
撞击
虽然2520进口谐振器产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得2520封装贴片晶振产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。402F38411CKR晶振,38.4MHz无源晶体,425晶振
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。

JLX-5

RB-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。CTS晶振,无源晶振,425晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）402F38411CKR晶振,38.4MHz无源晶体,425晶振
