PETERMANN晶振,M2012晶振,M2012-32.768kHz-±20ppm-12.5pF晶振

频率：32.768KHZ

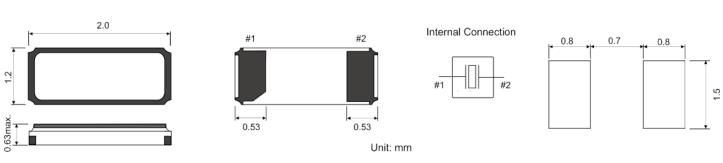

尺寸：2.0*1.2mm

贴片表晶32.768K晶振系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体振荡器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线：0755-27837162

PETERMANN晶振,M2012晶振,M2012-32.768kHz-±20ppm-12.5pF晶振，PETERMANN-TECHNIK服务于包括汽车在内的所有应用领域，在这些领域需要具有卓越性能和卓越品质且成本低廉的创新频率控制组件。我们提供频率范围为1.8432MHz– 200MHz的频率控制产品，例如SMD和THT石英晶体。我们的“石英晶体”产品系列由各种外壳中的32.768kHz解决方案补充，频率容差从±10ppm开始。当然，4pF或低电阻32.768kHz石英晶体也可以很快上市。

PETERMANN晶振,M2012晶振,M2012-32.768kHz-±20ppm-12.5pF晶振，我们极具创新性的“硅振荡器”产品系列包括非常实惠的组件，通常可以用这些组件替代石英或MEMS振荡器。根据AECQ100 ，低功耗时钟振荡器可用于所有应用，直至LPO-AUT或WTLPO-AUT系列的汽车版本。当然，PETERMANN晶振还提供典型值为0.25ps的差分振荡器。UPO系列的相位抖动或低抖动时钟振荡器。

PETERMANN晶振,M2012晶振,M2012-32.768kHz-±20ppm-12.5pF晶振，我们的产品系列中找到这些产品，这些晶振产品具有各种外壳和精度。我们还提供TCXO和VC-TCXO。对于新的开发，请使用 2.5x2.0mm陶瓷外壳中的相应版本，以及电压控制的 VCXO石英振荡器。我们的产品系列包括高精度OCXO以及超低功耗MHz 和 kHz 振荡器，可让您节省高达 50% 的系统能量。我们还可以提供陶瓷谐振器等等。

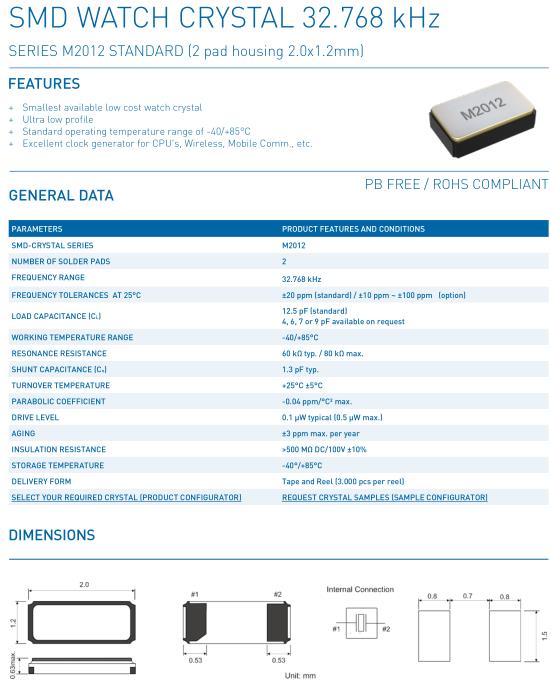

PARAMETERS	PRODUCT FEATURES AND CONDITIONS
SMD-CRYSTAL SERIES	M2012
NUMBER OF SOLDER PADS	2
FREQUENCY RANGE	32.768 kHz
FREQUENCY TOLERANCES AT 25°C	±20 ppm (standard) / ±10 ppm ~ ±100 ppm (option)
LOAD CAPACITANCE (C L )	12.5 pF (standard) 4, 6, 7 or 9 pF available on request
WORKING TEMPERATURE RANGE	-40/+85°C
RESONANCE RESISTANCE	60 kΩ typ. / 80 kΩ max.
SHUNT CAPACITANCE (C o )	1.3 pF typ.
TURNOVER TEMPERATURE	+25°C ±5°C
PARABOLIC COEFFICIENT	-0.04 ppm/°C² max.
DRIVE LEVEL	0.1 µW typical (0.5 μW max.)
AGING	±3 ppm max. per year
INSULATION RESISTANCE	>500 MΩ DC/100V ±10%
STORAGE TEMPERATURE	-40°/+85°C
DELIVERY FORM	Tape and Reel (5.000 pcs per reel)
SELECT YOUR REQUIRED CRYSTAL (PRODUCT CONFIGURATOR)	REQUEST CRYSTAL SAMPLES (SAMPLE CONFIGURATOR)

抗冲击
  晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
  暴露于辐射环境会导致SMD晶振性能受到损害，因此应避免照射。
化学制剂/pH值环境
  请勿在PH值范围可能导致腐蚀或溶解晶振或包装材料的环境下使用或储藏这些产品。PETERMANN晶振,M2012晶振,M2012-32.768kHz-±20ppm-12.5pF晶振.
粘合剂
请勿使用可能导致SMD无源晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
  请勿在卤素气体环境下使用无源贴片晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏石英晶体谐振器，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
