NAKA低损耗晶振,CU300无源贴片晶体,3225mm石英谐振器

频率：12~60MHZ

尺寸：3.2*2.5mm

超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

NAKA低损耗晶振,CU300无源贴片晶体,3225mm石英谐振器，“纳卡晶振公司抓住了环境保护作为企业社会责任的一部分，旨在企业友好的地球，在经营活动中，努力减少全球环境影响的各个方面。”
作为一名优秀的企业公民，Naka＆Co.，Ltd。的目标是成为“对地球友好的公司”，致力于环境保护并继续开展以下活动。
a）我们将努力控制商业活动中使用的电力，控制工业废物的排放，开发和供应环保的合格SMD晶振产品。
b）努力保护整个公司的环境不断改进并努力防止环境污染并减少对环境的影响。
c）遵守适用于我们环境方面的法律要求以及我们同意的其他要求。
d）制定环境目标和指标，在质量环境会议等方面核实成就状况，并定期进行审查。
e）记录，执行和维护环境哲学和环境政策。
f）我们将向所有为我们工作或为我们工作的员工分发政策卡，内部公告等，并宣传这一环境政策。
G）环境政策和文档为“公司仲和环保理念和环保政策的公司”，让广大市民可以自由收购，积极披露给公司以外的网站公开。NAKA低损耗晶振,CU300无源贴片晶体,3225mm石英谐振器.

NAKA低损耗晶振,CU300无源贴片晶体,3225mm石英谐振器，日本纳卡株式会社成立于1979年,主要研发生产石英晶体,TCXO晶振,时钟振荡器等元器件,多年来NAKA晶振凭借自身的努力发展成为晶体行业的佼佼者.并关注用户需求以及满足客户需求,用心缔造每一款频率元件，使得更多的用户能够使用性价比超高的晶振产品,赢得用户的信赖与支持同事将实现自我的价值.

超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

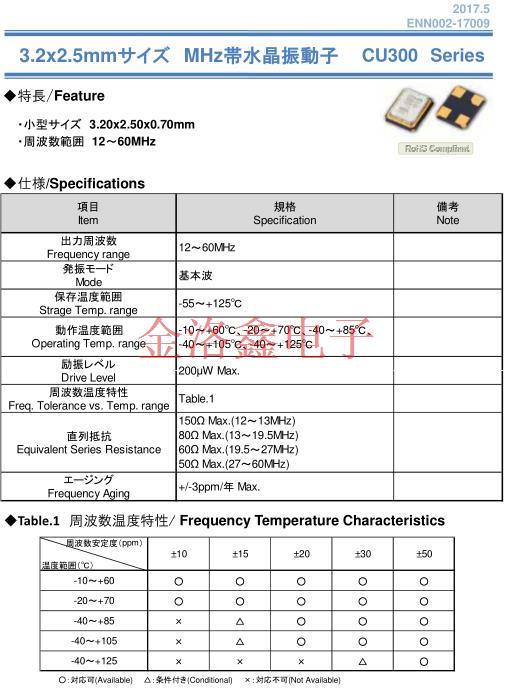

項目 Item	規格 Specification	備考 Note
出力周波数 Frequency range	12~60MHz
発振モード Mode	基本波
保存温度範囲 Strage Temp. range	-55～+125℃
動作温度範囲 Operating Temp. range	-10～+60℃、-20～+70℃、-40～+85℃、 -40～+105℃、-40～+125℃
励振レベル Drive Leve	200µW Max.
周波数温度特性 Freq. Tolerance vs. Temp. range	Table.1
直列抵抗 Equivalent Series Resistance	150Ω Max.(12～13MHz) 80Ω Max.(13～19.5MHz) 60Ω Max.(19.5～27MHz) 50Ω Max.(27～60MHz)
エージング Frequency Aging	+/-3ppm/年 Max.

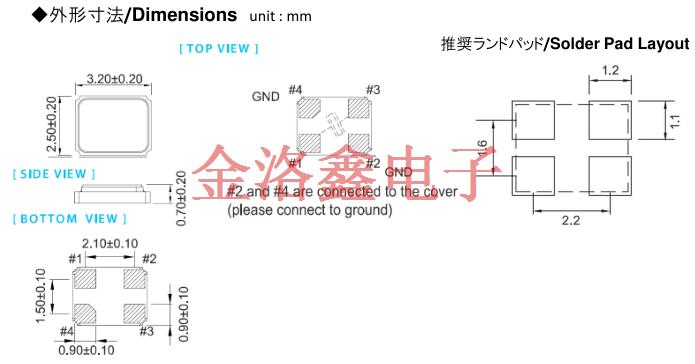

CU300_3225

在使用晶振时应注意以下事项:
1：抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.NAKA低损耗晶振,CU300无源贴片晶体,3225mm石英谐振器.
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）
5：卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6：静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
