ECS晶振ECS-23G,ECS-120-18-23G-JGN-TR石英水晶振动子

频率：12MHZ

尺寸：6.0*3.5mm

ECS晶振ECS-23G,ECS-120-18-23G-JGN-TR石英水晶振动子,伊西斯晶振,无源晶体,陶瓷晶振,SMD晶振,无源谐振器,型号ECS-23G,编码ECS-120-18-23G-JGN-TR是一款陶瓷面贴片型的音叉晶体,尺寸为6035mm,频率为12MHZ,负载电容18pF,精度±20ppm,工作温度-40°C~+85°C,采用优异的原料细致打磨而成,产品具备良好的稳定性能和耐压性能,被广泛用于物联网计量,工业医疗保健,超小型设备,可穿戴设备,便携式设备等领域.

ECS-200-18-23G-JGN-TR无源晶体的真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.ECS晶振ECS-23G,ECS-120-18-23G-JGN-TR石英水晶振动子

订购热线：0755-27837162

陶瓷面封装谐振器,4.0*2.5mm小体积SMD晶振,ECX-42晶振

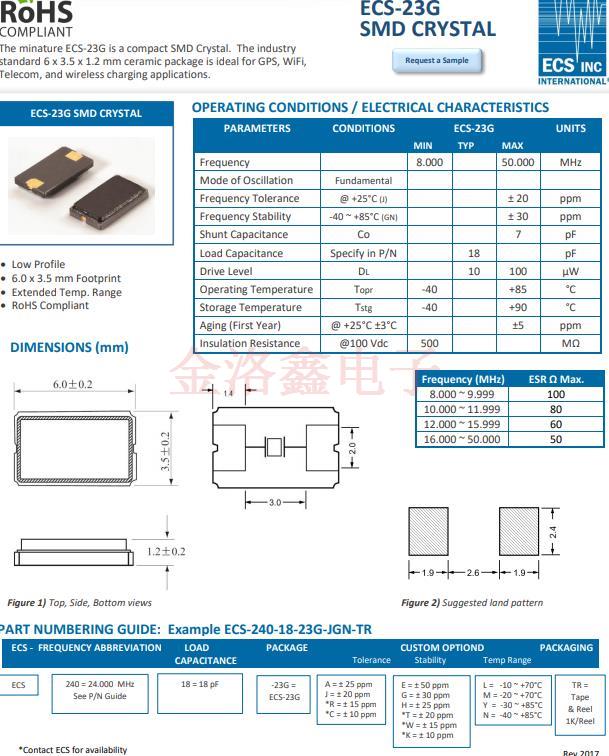

ECS-120-18-23G-JGN-TR晶振参数表

ECS晶振	单位	ECS-23G晶振	石英晶振基本条件
标准频率	f_nom	12MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	18pF ～ ∞	不同负载要求,请联系我们.
串联电阻(ESR)	R1	60 Ohms	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

陶瓷面封装谐振器,4.0*2.5mm小体积SMD晶振,ECX-42晶振

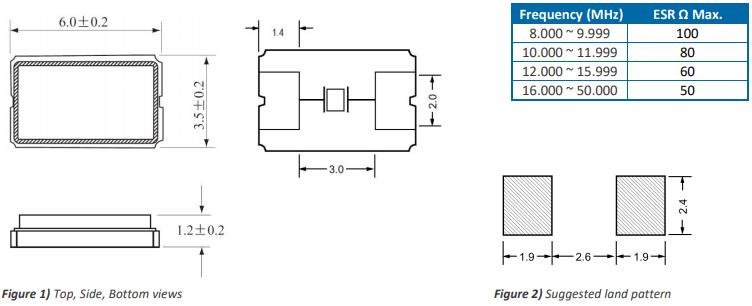

ECS晶振ECS-23G,ECS-120-18-23G-JGN-TR石英水晶振动子尺寸图

使用注意事项

1：抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.ECS晶振ECS-23G,ECS-120-18-23G-JGN-TR石英水晶振动子
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）
5：卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6：静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

SMD晶振原厂编码	Manufacturer厂家	Series型号	Frequency	Operating Temperature 工作温度	Size / Dimension 尺寸
ECS-240-12-23G-JGN-TR	ECS晶振	ECS-23G	24MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-240-12-23G-JGN-TR	ECS晶振	ECS-23G	24MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-240-12-23G-JGN-TR	ECS晶振	ECS-23G	24MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-080-18-23G-JGN-TR	ECS晶振	ECS-23G	8MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-080-18-23G-JGN-TR	ECS晶振	ECS-23G	8MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-080-18-23G-JGN-TR	ECS晶振	ECS-23G	8MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-100-18-23G-JGN-TR	ECS晶振	ECS-23G	10MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-100-18-23G-JGN-TR	ECS晶振	ECS-23G	10MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-100-18-23G-JGN-TR	ECS晶振	ECS-23G	10MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-120-18-23G-JGN-TR	ECS晶振	ECS-23G	12MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-120-18-23G-JGN-TR	ECS晶振	ECS-23G	12MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-120-18-23G-JGN-TR	ECS晶振	ECS-23G	12MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-160-18-23G-JGN-TR	ECS晶振	ECS-23G	16MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-160-18-23G-JGN-TR	ECS晶振	ECS-23G	16MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-160-18-23G-JGN-TR	ECS晶振	ECS-23G	16MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-184-18-23G-JGN-TR	ECS晶振	ECS-23G	18.432MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-184-18-23G-JGN-TR	ECS晶振	ECS-23G	18.432MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-184-18-23G-JGN-TR	ECS晶振	ECS-23G	18.432MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-200-18-23G-JGN-TR	ECS晶振	ECS-23G	20MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-200-18-23G-JGN-TR	ECS晶振	ECS-23G	20MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-200-18-23G-JGN-TR	ECS晶振	ECS-23G	20MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-240-18-23G-JGN-TR	ECS晶振	ECS-23G	24MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-240-18-23G-JGN-TR	ECS晶振	ECS-23G	24MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-240-18-23G-JGN-TR	ECS晶振	ECS-23G	24MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-250-18-23G-JGN-TR	ECS晶振	ECS-23G	25MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
ECS-250-18-23G-JGN-TR	ECS晶振	ECS-23G	25MHz	-40°C ~ 85°C	0.236" L x 0.138" W (6.00mm x 3.50mm)
