Mmdcomp晶振,WC146SM晶振,WC146SMF20-32.768KHZ-12.5pFT晶振

频率：32.768KHZ

尺寸：7.0*1.5mm

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.

订购热线：0755-27837162

Mmdcomp晶振,WC146SM晶振,WC146SMF20-32.768KHZ-12.5pFT晶振，MMD Monitor / Quartztek成立于1994年，是一家全面服务的频率控制设备制造商。从那时起，麦迪康晶振已经发展成为一家服务型技术公司，专注生产高品质的石英晶振，由知识丰富的管理团队和致力于完成客户满意度的专职人员推动。
总部位于内华达州的里诺和南加州的偏远地区。MMD Monitor / Quartztek在频率控制行业的大批量，低成本领域迅速建立了良好的服务声誉。2002年，MMD收购Monitor Products和Quartztek，巩固了其在高稳定性，高性能振荡器领域以及军事市场的地位。Monitor Products一直是频率控制市场高稳定性领域的QPL认证技术领导者，生产定制无源晶振，TCXO和高精度OCXO。Mmdcomp晶振,WC146SM晶振,WC146SMF20-32.768KHZ-12.5pFT晶振.

MMD Monitor / Quartztek不断将其利润重新投入公司，并继续追求选定的战略投资，以保持技术前沿，促进未来发展。该公司通过提供高质量的Mmdcomp晶振产品，具有竞争力的价格，及时交付，可靠的工程支持和无与伦比的灵活性赢得了与客户的密切长期合作关系。

Mmdcomp晶振,WC146SM晶振,WC146SMF20-32.768KHZ-12.5pFT晶振，32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.

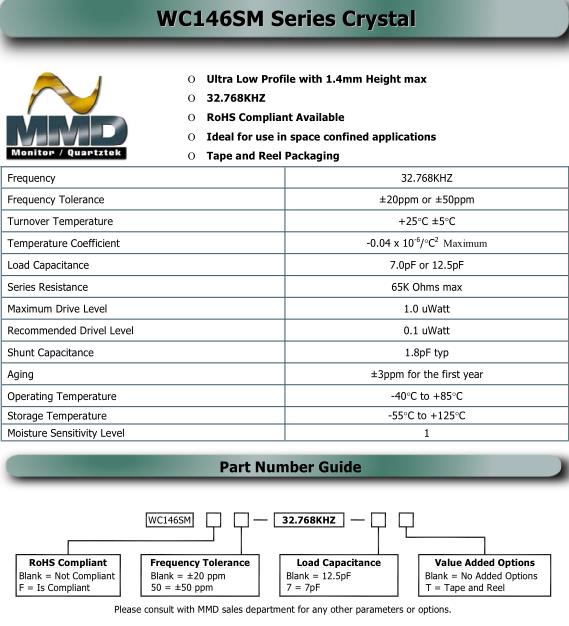

Frequency	32.768KHZ
Frequency Tolerance	±20ppm or ±50ppm
Turnover Temperature	+25°C ±5°C
Temperature Coefficient	-0.04 x 10-6/°C2 Maximum
Load Capacitance	7.0pF or 12.5pF
Series Resistance	65K Ohms max
Maximum Drive Level	1.0 uWatt
Recommended Drivel Level	0.1 uWatt
Shunt Capacitance	1.8pF typ
Aging	±3ppm for the first year
Operating Temperature	-40°C to +85°C
Storage Temperature	-55°C to +125°C
Moisture Sensitivity Level	1

焊接和超声波清洗，Mmdcomp晶振,WC146SM晶振,WC146SMF20-32.768KHZ-12.5pFT晶振.
  晶振的焊接温度条件是旨在允许同时处理其他电子元件，但取决于产品类型条件可能受到限制。确认使用前的条件。基本上，超声波清洗助焊剂允许，但在某些情况下，与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
  当石英晶体单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷，例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。
安装引线安装型晶体单元
  （1）在PC板上安装一个晶体单元，使其高度单位低于其他部分；这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
  （2）安装铅封式晶体单元时使用PC板，PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
  （3）安装引线型晶体单元时，我们建议设备应与PC联系电路板和焊接方式，以防止疲劳和由于机械共振引起的引线断裂。
  （4）在PC板上安装无源贴片晶振后，移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
