GEYER晶振,贴片晶振,KX-327RF晶振,石英晶体谐振器

频率:32.768KHZ

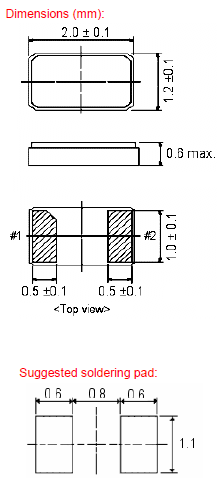

尺寸:2.0*1.2mm

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

    GEYER ELECTRONIC成立于1964年,总部位于慕尼黑/德国.几十年来,GEYER ELECTRONIC一直是频率产品,石英晶体,振荡器和陶瓷谐振器的领先制造商之一。另外,我们还生产品牌电池,蓄电池(可充电电池)和负载技术。最高的质量,创造力和安全性是我们创新解决方案的特点。

    我们是频率控制产品(晶体和振荡器)的国际供应商,并且要求特殊电池。我们稳步成长的中型企业的总部位于慕尼黑附近的Gr?felfing,我们在美国,新加坡,印度也在英国和匈牙利设有时钟晶体办事处。我们的客户包括电力行业和汽车制造商。我们在充满活力的公司中提供有趣和多样的工作环境和多样化的设计可能性。我们一直在寻找以下领域的初学者,专家和管理人员:开发 - 电子,射频,数字和模拟- 物流- 管理-销售及内部和外部客户服务.32.768KSMD谐振器,超小体积2012晶振,KX-327RF晶振

      GEYER晶振,贴片晶振,KX-327RF晶振,石英晶体谐振器,贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
    无源晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性。32.768KSMD谐振器,超小体积2012晶振,KX-327RF晶振

GEYER晶振

单位

KX-327RF晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-40°C~+125°C

标准温度

激励功率

DL

0.5μW Max.

推荐:0.5μW

频率公差

f_— l

±20× 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

-0.04× 10-6/-30°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

12.5PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

32.768KSMD谐振器,超小体积2012晶振,KX-327RF晶振

32.768KSMD谐振器,超小体积2012晶振,KX-327RF晶振

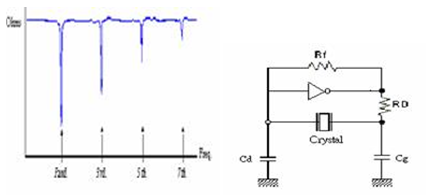

    我们可以改善的频率输出的偏差超过范围由以下几个方法:调整外部电容,Cd和CG的值。 如果由频率计数器测量频率比目标频率高,要增加外部电容CL(或Cd以及C 8的值),以降低频率到我们的目标频率,反之亦然。可以采用不同负载电容(CL)的晶振试用。 试用石英贴片晶振具有较低电容若频率比目标频率超高很多的话。请检查波形幅度是否是正常或不使用示波器,正确的电容是通过和频率调节到目标之后。根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率(较低的外部电容,并采用低电容的晶体)的情况。频率输出频率的目标只有三分之一。下面的曲线表示晶体的电阻的特征:GEYER晶振,贴片晶振,KX-327RF晶振,石英晶体谐振器

32.768KSMD谐振器,超小体积2012晶振,KX-327RF晶振

       晶振具有多种振动模式,如基频, 3次泛音,5次泛音等等。当基频模式应用时,金属面晶振的电阻是最低的,这意味着它是最简单的石英晶体振荡器。当第三色调模式被应用,一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此,如果频率是只有三分之一的目标频率时,要检查是否放大处理电路被施加或它的设定值就足够了,因为电路的环境适合于基本模式,而不是第三次泛音调模式。该电路可能不振荡,如果放大电路不施加或它的设定值是不足够的。4-3。基频模式与三次泛音模式应用程序如下:

32.768KSMD谐振器,超小体积2012晶振,KX-327RF晶振

       一。的基频模式B应用。三次泛音模式的应用程序下表显示升的匹配值,C由各种频率三次泛音模式进口石英晶振频率输出是目标频率的三倍这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式,由于放大电路的反馈大当放大电路内置于芯片组此问题可能会发生。为了解决这个问题,请采用三次泛音模式晶振。5-2。此外,放大电路,第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡。系统故障是由于超大输出波形的幅度。6-1。请参照资料2.也可以提高终端石英晶振电容解决方案,然后检查波形幅度是否得到改善。32.768KSMD谐振器,超小体积2012晶振,KX-327RF晶振

32.768KSMD谐振器,超小体积2012晶振,KX-327RF晶振

    负载电容:如果振荡电路中负载电容的不同,可能导致32.768K二脚谐振器振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。GEYER晶振,贴片晶振,KX-327RF晶振,石英晶体谐振器

32.768KSMD谐振器,超小体积2012晶振,KX-327RF晶振

    测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量32.768K无源晶振频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).

32.768KSMD谐振器,超小体积2012晶振,KX-327RF晶振

    谐振腔的形式模式,但泛音振荡或基波。振荡开始代替。在2012mm小尺寸晶振基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
     适当的控制电阻值(RD)取决于贴片型时钟晶振谐振器的类型,频带和设备的价值。电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。32.768KSMD谐振器,超小体积2012晶振,KX-327RF晶振

32.768KSMD谐振器,超小体积2012晶振,KX-327RF晶振
