福克斯晶振FK135,FX135A-327音叉晶体

频率：32.768KHZ

尺寸：3.2*1.5mm

福克斯晶振FK135,FX135A-327音叉晶体,FOX晶振,32.768K晶振,时钟晶体,SMD晶振,石英晶体谐振器,无源晶振,3215mm晶振,型号FK135,编码FX135A-327是一款金属面贴片型的水晶振动子,尺寸3215mm,频率为32.768KHZ,精度20ppm,工作温度-40°C~+85°C,采用优质的原料匠心打磨而成,产品具备良好的稳定性能和可靠性能,超级适合用于时钟产品,汽车电子等领域.

32.768K系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,FX252BS-24.000晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.福克斯晶振FK135,FX135A-327音叉晶体

订购热线：0755-27837162

JLX-1

FX135A-327晶振参数表

FOX晶振	单位	FK135晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C~+150°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	100μW Max.	推荐:10μW~100μW
频率公差	f_— l	±20× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10× 10-6/-40°C~+150°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	70 kOhms	-40°C~+150°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

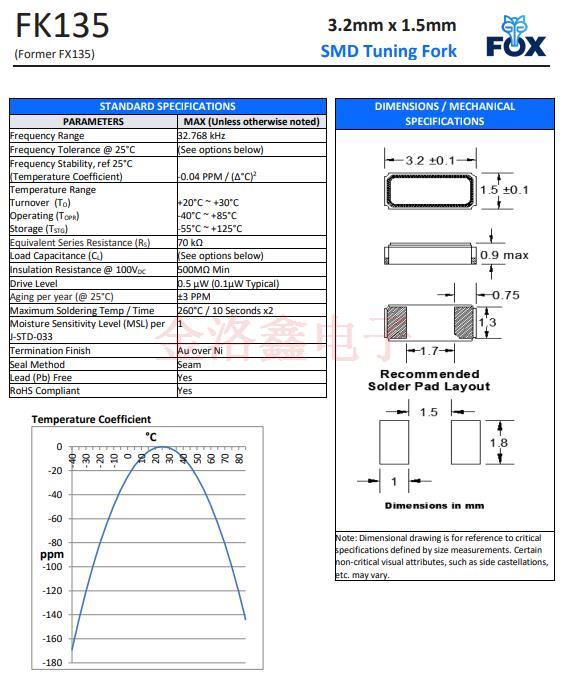

福克斯晶振FK135,FX135A-327音叉晶体 尺寸图

JLX-4 CX5032GA08000H0PST02晶振使用注意事项

耐焊性

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶体产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。福克斯晶振FK135,FX135A-327音叉晶体
PCB设计指导:

(1) 理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:

(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。福克斯晶振FK135,FX135A-327音叉晶体

Manufacturer Part Number原厂编码	Manufacturer厂家	Series型号	Type 系列	Frequency	Frequency Stability频率稳定度
FX135A-327	FOX晶振	FX135A	kHz Crystal (Tuning Fork)	32.768kHz	-
FX135A-327	FOX晶振	FX135A	kHz Crystal (Tuning Fork)	32.768kHz	-
FX135A-327	FOX晶振	FX135A	kHz Crystal (Tuning Fork)	32.768kHz	-
FX252BS-16.000	FOX晶振	FX252B	MHz Crystal	16MHz	±50ppm
FX252BS-16.000	FOX晶振	FX252B	MHz Crystal	16MHz	±50ppm
FX252BS-16.000	FOX晶振	FX252B	MHz Crystal	16MHz	±50ppm
FX252BS-24.000	FOX晶振	FX252B	MHz Crystal	24MHz	±50ppm
FX252BS-24.000	FOX晶振	FX252B	MHz Crystal	24MHz	±50ppm
FX252BS-24.000	FOX晶振	FX252B	MHz Crystal	24MHz	±50ppm
FX252BS-20.000	FOX晶振	FX252B	MHz Crystal	20MHz	±50ppm
