日本NDK贴片晶振产品的型号是如何组成的?
日本电波工业株式会社（NDK）的贴片晶振一直备受广大用户的欢迎，越来越多的客户主动的了解NDK晶振公司，尤其是这家公司贴片晶振的型号命名规则。那么NDK晶振产品的料号是如何组成的呢？请看下面金洛鑫电子整理的内容。

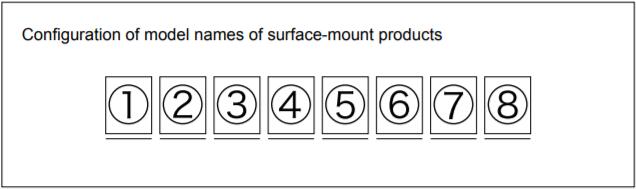

NDK晶振的表面贴装（SMD）产品型号名称系统如下：
①NDK的符号：N
②产品符号：见表1。
表1产品的符号：
|
产品符号 |
产品 |
|
X |
水晶单位 |
|
T |
温补晶体振荡器（TCXO） |
|
H |
烤箱控制晶体振荡器（OCXO） |
|
V |
压控晶体振荡器（VCXO） |
|
P |
简单封装晶体振荡器（SPXO） |
|
Z |
晶振时钟振荡器 |
|
M |
单片滤波器 |
|
S |
SAW设备 |
③④晶振主体在纵向上的标称长度（mm）用两位数表示。 第三个数字四舍五入。
⑤⑥产品主体在横向上的标称长度（mm）用两位数表示。 第三个数字四舍五入。示例：3.2 mm x 2.5 mm表示为3225。
⑦构成材料和密封方法的符号：见表2。
表2密封方法的符号：
|
产品密封类 |
符号 |
产品密封方法 |
包装材料 |
|
|
气密密封 |
C |
粘合密封 |
基础 |
覆盖 |
|
M |
树脂成型 |
陶瓷 |
||
|
P |
粘合密封 |
树脂 |
||
|
G |
玻璃密封 |
树脂 |
||
|
R |
电阻焊接密封 |
陶瓷 |
||
|
S,D |
缝焊密封 |
陶瓷 |
金属 |
|
|
A |
Au/Sn密封 |
陶瓷 |
金属 |
|
|
H |
树脂密封 |
陶瓷 |
金属 |
|
|
非气密密封 |
W |
- |
陶瓷 |
金属 |
|
X |
- |
板 |
金属 |
|
|
Y |
- |
板 |
非金属 |
|
|
Z |
- |
模子 |
金属 |
|
|
其他 |
B |
印有多个石英晶体的印刷电路板，其顶面贴有铭牌 |
||
⑧型号名称注册顺序的详细符号：A到Z.
当设计为铅封装的产品在二次加工过程中转换为SMD晶振产品时，二次加工前给出的产品型号名称通常用于描述它们。示例：AT-41CD2（AT-41带底座）
