从组装到最终产品——石英制造过程的最后阶段1C241600CDAA
从前面两篇文章中：真的石头晶体是用来生产振荡石英晶体的吗？石英生产过程:从石英块到石英坯，我们已经仔细了解了石英生产的第一阶段，石英坯由什么材料制成，以及从石英块制造具有特定频率的石英坯需要哪些步骤。
我们现在处于生产最终元件的过程中的以下阶段:石英坯件已经生产出来，甚至电极也已经蒸发，频率也已经检查过了。现在必须将坯件安装到外壳中。这听起来很简单，但即使在这里也有一两点要考虑，以便最终的结果是一个高质量和耐用的石英。

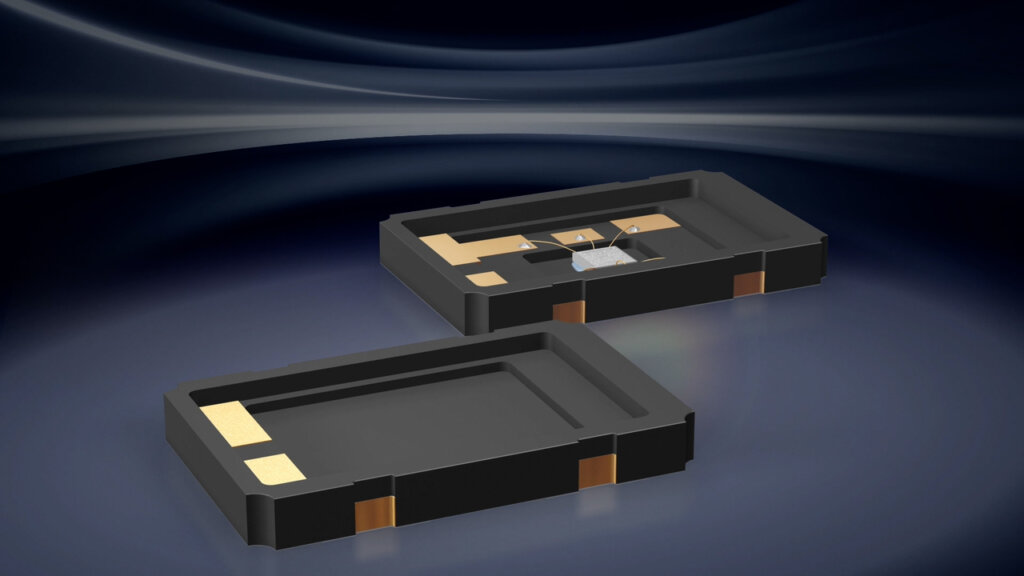

安装到外壳中为了将坯件安装到外壳中，首先用导电粘合剂涂覆外壳基座，下一步是固定石英坯件。
在外壳中安装石英坯件

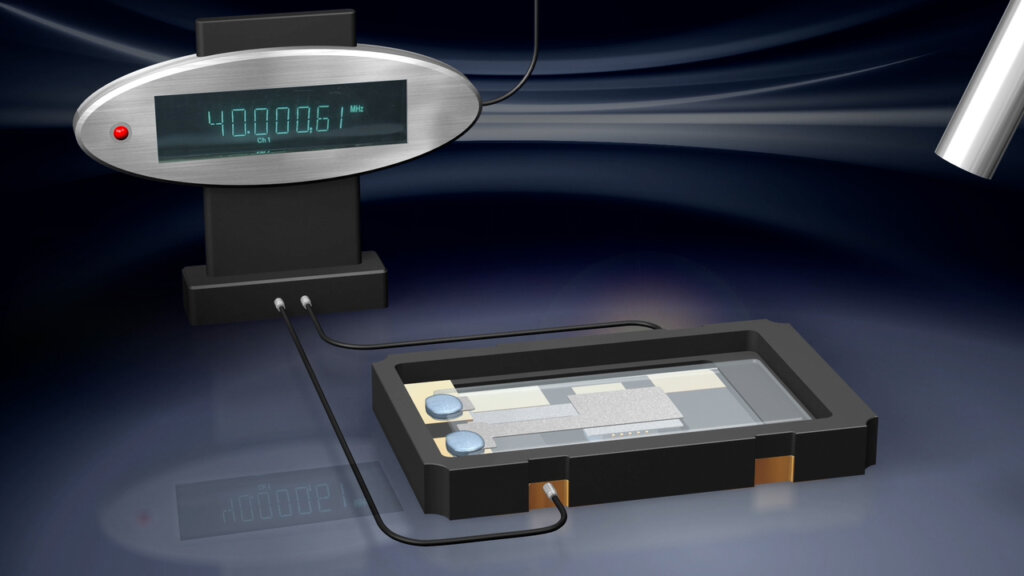

最终频率调整现在最后一次调整频率。使用两种不同的方法，必要时调整目标频率。一方面，如果频率太高，可以气相沉积额外的电极材料，这个步骤降低了频率。或者，用等离子体部分去除电极材料可以增加频率。
最终频率调整
密封外壳
接下来，密封外壳。这有几种方法，经常使用的是“接缝密封”方法，在这个过程中，金属盖和包装用电极焊接在一起。说到这里大家可能产生一个疑惑：为什么石英晶体必须密封呢？

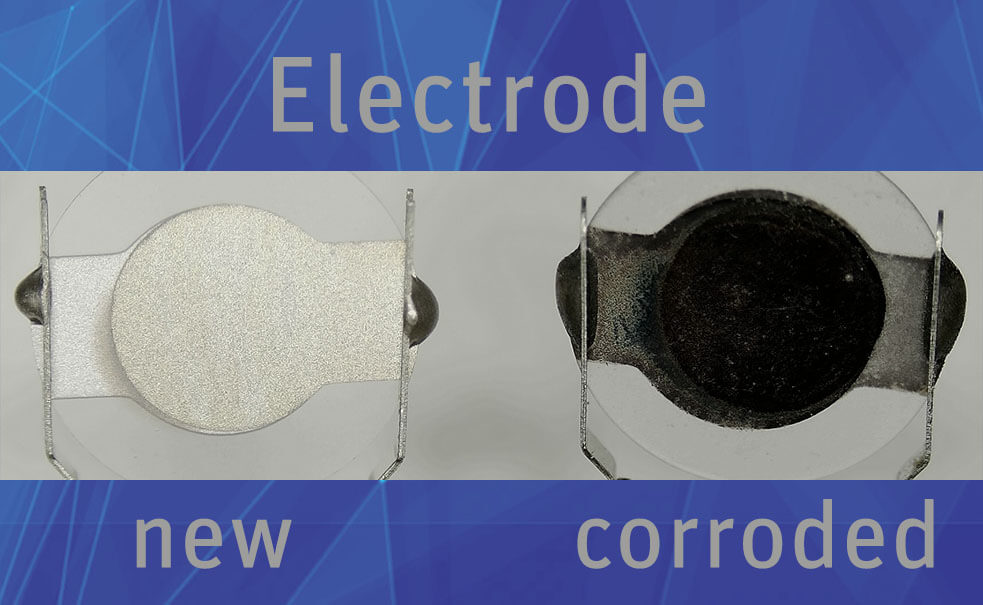

壳的密封与石英坯件本身关系不大。更确切地说，它涉及到敏感的银电极，这些电极是在制造过程中在高真空下通过蒸汽沉积到石英坯体上的，振荡通过两侧的电极传递给石英坯。为此，在显影期间选择的理想表面应该具有最佳的接触和尽可能高的导电性。因此，必须不惜一切代价避免氧化，氧化至少会对电参数产生负面影响，在极端情况下，会导致故障。
为了防止电极氧化，石英晶体是密封的
因此，外壳的焊接，即盖子与陶瓷底座的焊接，是在干燥的氮气环境下进行的。这样，在金属盖(接缝密封方法)与陶瓷基底的电阻焊接过程中，以及在陶瓷盖和陶瓷基底之的玻璃料的再熔化过程中(玻璃密封方法)，电极总是被保护气体保护免受腐蚀。由于在最佳保护气氛下具有良好的密封，原则上没有什么可以阻止部件具有几乎无限的预期寿命。
利用接缝密封方法，外壳被密封
最后阶段

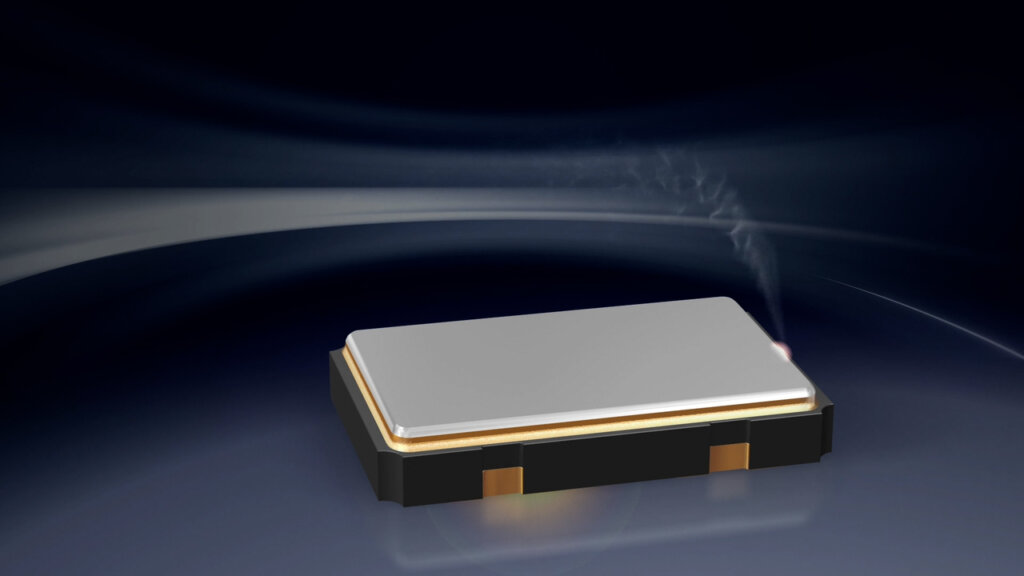

在接受最终测试、包装和运输之前，石英在激光或特殊墨水的帮助下进行标记。 现在石英晶体完成了，它可以安装在板上。到此，石英生产的过程阶段就介绍完了，关注我们，下期带大家了解更多有有趣的石英知识。
