ACT晶振,2*6晶振,PE00003GIHD-PF-32.768kHz晶振

频率：32.768KHZ

尺寸：2.0*6.0mm

插件圆柱晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等.

订购热线：0755-27837162

ACT晶振,2*6晶振,PE00003GIHD-PF-32.768kHz晶振，自1986年以来，ACT晶振 - 以前的高级晶体技术 - 已发展成为高性能频率控制产品的领先设计合作伙伴。通过新的合作伙伴关系定制频率解决方案,我们与Esterline研究和设计（ERD）的合作使我们能够突破高精度振荡器技术的界限。这些突破性产品为TCXO和OCXO设立了新标准，创造了当今市场上性能最高，最精确的振荡器技术。
无论您需要新技术，如M-SAC增强型振荡器，还是简单的基本石英晶体，我们的工程团队都将帮助您为您的应用选择合适的解决方案，并在整个设计周期和生产过程中为您提供支持。ACT晶振,2*6晶振,PE00003GIHD-PF-32.768kHz晶振.

ACT晶振,2*6晶振,PE00003GIHD-PF-32.768kHz晶振，ACT晶振公司除了石英水晶组件,同时量产LC滤波器,SAW,实时时钟,时钟晶体,陶瓷电子和天线等产品,但频率元件一直都是艾西迪晶振公司最重要的模块,除此之外,陶瓷谐振器,无源晶振等都深受各大知名企业的欢迎

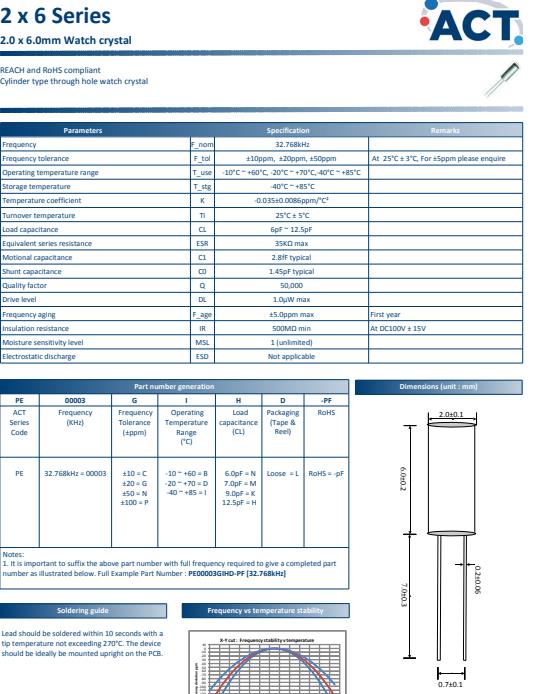

Parameters		Specification	Remarks
Frequency	F_nom	32.768kHz
Frequency tolerance	F_tol	±10ppm, ±20ppm, ±50ppm	At 25°C ± 3°C, For ±5ppm please enquire
Operating temperature range	T_use	‐10°C ~ +60°C, ‐20°C ~ +70°C,‐40°C ~ +85°C
Storage temperature	T_stg	‐40°C ~ +85°C
Temperature coefficient	K	‐0.035±0.0086ppm/°C²
Turnover temperature	Ti	25°C ± 5°C
Load capacitance	CL	6pF ~ 12.5pF
Equivalent series resistance	ESR	35K? max
Motional capacitance	C1	2.8fF typical
Shunt capacitance	C0	1.45pF typical
Quality factor	Q	50,000
Drive level	DL	1.0μW max
Frequency aging	F_age	±5.0ppm max	First year
Insulation resistance	IR	500MΩ min	At DC100V ± 15V
Moisture sensitivity level	MSL	1 (unlimited)
Electrostatic discharge	ESD	Not applicable

2-6 尺寸

ACT晶振,2*6晶振,PE00003GIHD-PF-32.768kHz晶振，焊接和超声波清洗
  晶振的焊接温度条件是旨在允许同时处理其他电子元件，但取决于产品类型条件可能受到限制。确认使用前的条件。基本上，超声波清洗助焊剂允许，但在某些情况下，与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
  当SMD晶振单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷，例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。
安装引线安装型晶体单元
  （1）在PC板上安装一个晶体单元，使其高度单位低于其他部分；这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
  （2）安装铅封式晶体单元时使用PC板，PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
  （3）安装引线型晶体单元时，我们建议设备应与PC联系电路板和焊接方式，以防止疲劳和由于机械共振引起的引线断裂。
  （4）在PC板上安装SMD晶振后，移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
