ACT艾西迪晶振,92016S时钟晶体振荡器,RSA2600BBISEPL-PF[26MHz]晶振

频率：4~54MHZ

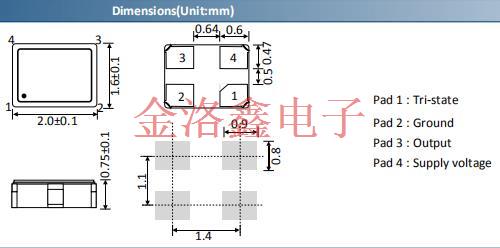

尺寸：2.0*1.6mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

订购热线：0755-27837162

ACT艾西迪晶振,92016S时钟晶体振荡器,RSA2600BBISEPL-PF[26MHz]晶振，全球分销网络,作为discoverIE Group plc的一部分，通过我们的独立分销合作伙伴，ACT晶振可以在全球范围内支持您的频率控制要求。
我们不仅仅是频率控制,以工程为主导的技术支持
定制设计/非标准频率，石英晶振和微控制器匹配服务
样品库存,位于英国的内部技术实验室
广泛而成熟的全球分销网络,全面的售后支持
库存管理
通过ISO9001和TS16949认证,灵活性 - 快速周转时间，低MOQ
广泛的产品
无论您需要新技术，如M-SAC增强型振荡器，还是简单的基本石英晶振，我们的工程团队都将帮助您为您的应用选择合适的解决方案，并在整个设计周期和生产过程中为您提供支持。

ACT艾西迪晶振,92016S时钟晶体振荡器,RSA2600BBISEPL-PF[26MHz]晶振，ACT晶振公司除了石英晶体水晶组件,同时量产LC滤波器,SAW,实时时钟,陶瓷电子和天线等产品,但频率元件一直都是艾西迪晶振公司最重要的模块,除此之外,陶瓷谐振器,SMD晶振等都深受各大知名企业的欢迎。

ACT艾西迪晶振,92016S时钟晶体振荡器,RSA2600BBISEPL-PF[26MHz]晶振，小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

Parameters

Specification

Remarks

Frequency range

F_nom

4.0MHz ~ 54.0MHz

Limited frequencies available

Supply voltage

Vcc

1.8V, 2.5V, 3.3V

±5% tolerance

Frequency stability

F_stb

±25.0ppm, ±50.0ppm, ±100.0ppm

Operating temperature range (°C)

Topr

‐ 10°C ~ +70°C, ‐40°C ~ +85°C

Storage temperature (°C)

Tstg

‐55°C ~ +100°C

Output waveform

HCMOS

Output load

15pF typical

30pF, 50pF load available

Output voltage high

Voh

90% Vcc min

Output voltage low

Vol

10% Vcc max

±10% tolerance

Rise time

5nsec (max) ; 3nsec (typical)

Fall time

5nsec (max) ; 3nsec (typical)

Duty cycle

45%/55%, 40%/60%

Current consumption

Icc

5.0mA max

For Vcc 1.8V, 2.5V

8.0mA max

For Vcc 3.3V

Start‐ up time

T_str

5.0msec typical

Aging

F_age

±3.0 ppm per year (max)

Moisture sensitive level

MSL

ESD sensitive device

Yes

抗冲击
  晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
  暴露于辐射环境会导致贴片石英晶振性能受到损害，因此应避免照射。
化学制剂/pH值环境
  请勿在PH值范围可能导致腐蚀或溶解晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致贴片晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）ACT艾西迪晶振,92016S时钟晶体振荡器,RSA2600BBISEPL-PF[26MHz]晶振.
卤化合物
  请勿在卤素气体环境下使用贴片晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏有源晶振，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
