WI2WI晶振,C7晶振,C716000XFBCB182X晶振

频率:5.5~60MHZ,40~110MHZ

尺寸:7.0*5.0mm

贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷振荡器(偏差大)和普通的石英晶体振荡器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

          WI2WI晶振,C7晶振,C716000XFBCB182X晶振,2018年7月24日/ Wi2Wi公司(“Wi2Wi”或“公司”),全球领先的端到端无线连接解决方案开发商和制造商,高精度频率控制,定时和微波过滤设备,很高兴宣布推出坚固,坚固且可靠的温度补偿晶体振荡器系列(TCXO),即TCH系列,这是其SMD无源晶振产品组合的进一步发展前景。

          宣布新型TCH系列坚固耐用且同类最佳的温度补偿晶体振荡器(TCXO)。TC6系列进一步扩展了Wi2Wi贴片晶振频率控制和定时设备产品组合,以满足航空电子,太空和军事市场最苛刻的技术要求。公司已收到TCH系列的首批生产订单,从大型供应商到航空电子设备和国防市场。“董事会主席Michael Sonnenreich表示。WI2WI晶振,C7晶振,C716000XFBCB182X晶振.

          WI2WI晶振,C7晶振,C716000XFBCB182X晶振 “Wi2Wi晶振继续广泛关注根据客户需求开发新产品,并确保我们生产的每个类别都有全系列的产品。新型TCH系列TCXO扩展了我们目前的高稳定性,高冲击和高振动,是航空电子,太空和军事市场中高精度应用的理想选择。TCH系列是我们高可靠性和高性能TCXO贴片石英晶振系列的一个很好的补充。“Wi2Wi总裁兼首席执行官Zachariah Mathews说.

         贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷振荡器(偏差大)和普通的石英晶体振荡器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

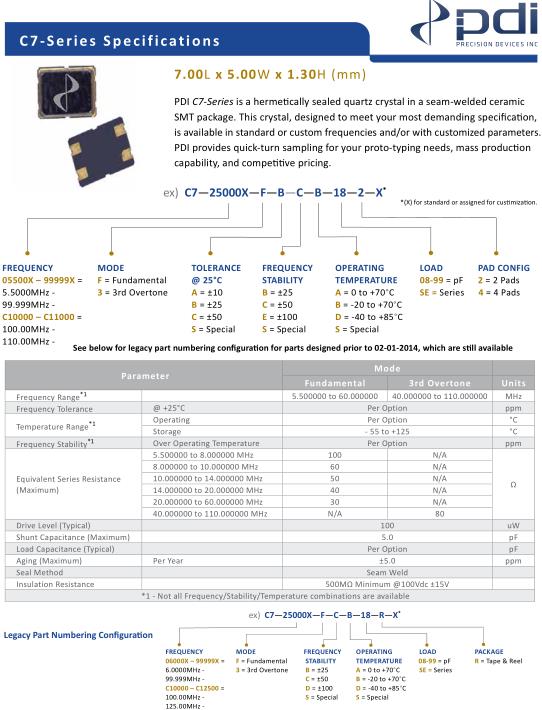

Parameter-Wi2Wi晶振 Mode-C7晶振
Fundamental  3rd Overtone  Units
Frequency Range *1 5.500000 to 60.000000 40.000000 to 110.000000  MHZ
Frequency Tolerance  @ +25°C   Per Option  ppm
Temperature Range *1 Operating   Per Option  °C
Storage    - 55 to +125  °C
Frequency Stability *1 Over Operating Temperature  Per Option ppm
Equivalent Series Resistance 5.500000 to 8.000000 MHz   100 N/A Ω
(Maximum) 8.000000 to 10.000000 MHz 60 N/A
10.000000 to 14.000000 MHz  50 N/A
14.000000 to 20.000000 MHz 40 N/A
20.000000 to 60.000000 MHz  30 N/A
40.000000 to 110.000000 MHz  N/A 80
Drive Level (Typical)  100 uW
Shunt Capacitance (Maximum)  5 pF
Load Capacitance (Typical)  Per Option  pF
Aging (Maximum)  Per Year ±5.0  ppm
Seal Method  Seam Weld
Insulation Resistance  500MΩ Minimum @100Vdc ±15V
*1 - Not all Frequency/Stability/Temperature combinations are available

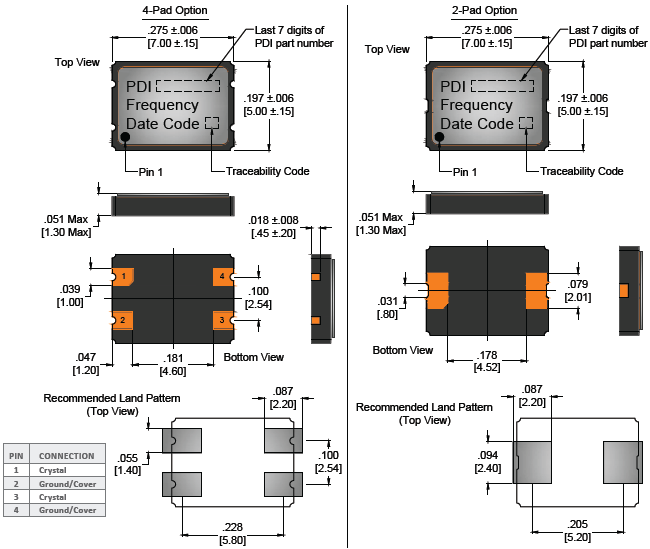

C7 7050

焊接和超声波清洗
         石英晶振的焊接温度条件是旨在允许同时处理其他电子元件,但取决于产品类型条件可能受到限制。确认使用前的条件。基本上,超声波清洗助焊剂允许,但在某些情况下,与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响,WI2WI晶振,C7晶振,C716000XFBCB182X晶振.
         当SMD无源晶振单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷,例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。
安装引线安装型晶体单元
        (1)在PC板上安装一个晶体单元,使其高度单位低于其他部分;这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
        (2)安装铅封式晶体单元时使用PC板,PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
        (3)安装引线型晶体单元时,我们建议设备应与PC联系电路板和焊接方式,以防止疲劳和由于机械共振引起的引线断裂。
        (4)在PC板上安装贴片石英晶振后,移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。

C7 11
