频率：10~60MHZ

尺寸：3.2*2.5mm

3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

QANTEK晶振的供应渠道组织高效实用。所有的销售，工程和管理职能都在Ft。美国佛罗里达州劳德代尔市。亚洲，欧洲和中东国家的直接产品来自位于德国和香港的三个分销中心之一。所有北美（包括加拿大）和南美的货物都由我们的Ft处理。除非客户另有要求，否则佛罗里达州劳德代尔设施。销售代表和分销商战略性地位于世界各地，并提供本地技术和产品支持。
QANTEK为每位客户分配一位作为主要联系人的客户经理，负责开发QANTEK资源的业务关系以满足每位客户的需求。通过此系统，QANTEK可以保持强大的客户关系，而响应式服务和支持最重要。QANTEK希望成为您首选的进口晶振频率管理产品供应商.进口无源谐振器,小体积3225晶振,QC32晶振

QANTEK晶振,贴片晶振,QC32晶振,无源进口晶振,超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从10MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

石英晶振曲率半径加工技术：晶振晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）。进口无源谐振器,小体积3225晶振,QC32晶振

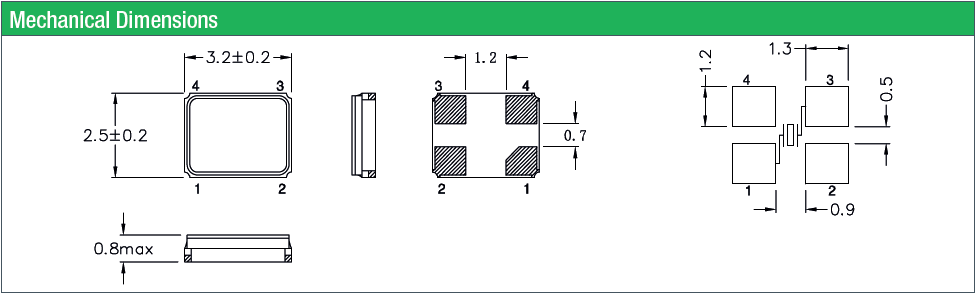

QANTEK晶振	单位	QC32晶振	石英晶振基本条件
标准频率	f_nom	10~60MHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-20°C~+125°C	标准温度
激励功率	DL	100μW Max.	推荐:100μW
频率公差	f_— l	±10~100× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	-0.034× 10-6/-40°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	7~32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

进口无源谐振器,小体积3225晶振,QC32晶振

这些晶振知识介绍是指，金属面晶振在产品上线之后发生不良品或者没反应的情况下，自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作，请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。QANTEK晶振,贴片晶振,QC32晶振,无源进口晶振
我们可以先使用示波器或者频率计数器来检查石英4脚晶体终端的两个信号，如果没有信号输出，请按照步骤1-1到1-4步执行检查。如果有从石英晶振（XOUT）的输出端子的输出信号，而是从在终端（辛）输出没有信号，请检查石英晶振体以下step1-5到步骤1-6。

你可以先把晶体卸载下来并测试石英进口晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的石英晶体测试仪器来检测。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。如果有下列情况发生，晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。比如等效电路测试如下：进口无源谐振器,小体积3225晶振,QC32晶振

进口无源谐振器,小体积3225晶振,QC32晶振

负载电容:如果振荡电路中负载电容的不同，可能导致3225体积贴片晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。QANTEK晶振,贴片晶振,QC32晶振,无源进口晶振

进口无源谐振器,小体积3225晶振,QC32晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量四脚贴片石英晶振频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

进口无源谐振器,小体积3225晶振,QC32晶振

振荡频率测量:必须尽可能地测量安装在小型无源贴片晶振电路上的的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过进口3225晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。进口无源谐振器,小体积3225晶振,QC32晶振
