QANTEK晶振,贴片晶振,QC6A晶振,石英无源晶振

频率:8~160MHZ

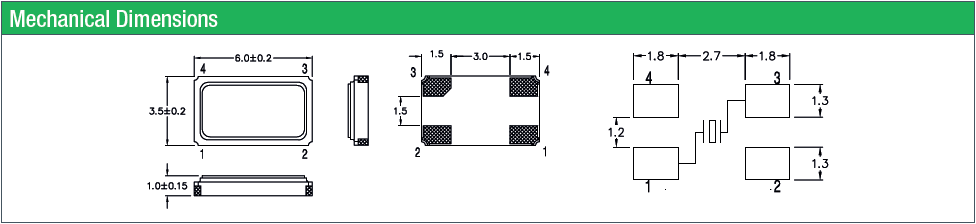

尺寸:6.0*3.5mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

     QANTEK晶振遵守所有适用的有关环境、健康和安全的法律和法规以及QANTEK晶振集团自己的有关环境、工业卫生和安全的方针和承诺。与我们的员工一起开创并保持一个免于事故的工作场所。重视晶振污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。 将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。
     通过对IQC,IPQC,QQC测试程序进行广泛的设计,材料控制和检测,质量保证从原材料开始到最终产品,以确保我们产品的高质量。QC / QA实验室不断进行质量保证调查和分析以确保零缺陷标准。QANTEK晶振集团建立一种可测量的发展和改进的目标指标,定期进行内审和管理评审。在现有的或新生的各种活动中不断监测和改进环境绩效。通过对生产活动的持续改进和促进对低效或无效的环境法律法规进行合理化转变,努力提高环境管理中资本的效力。 4脚金属表面晶振,6035高精度石英晶体,QC6A晶振

      QANTEK晶振,贴片晶振,QC6A晶振,石英无源晶振,超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从8MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
    晶振的真空封装技术:是指进口晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。 石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴。4脚金属表面晶振,6035高精度石英晶体,QC6A晶振

QANTEK晶振

单位

QC6A晶振

石英晶振基本条件

标准频率

f_nom

8~160MHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-20°C~+125°C

标准温度

激励功率

DL

500μW Max.

推荐:500μW

频率公差

f_— l

±10~30× 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

-0.036× 10-6/-30°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

10~32PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

4脚金属表面晶振,6035高精度石英晶体,QC6A晶振

4脚金属表面晶振,6035高精度石英晶体,QC6A晶振

     所有无源石英晶体和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。QANTEK晶振,贴片晶振,QC6A晶振,石英无源晶振
      未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的石英进口晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
     进口石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。4脚金属表面晶振,6035高精度石英晶体,QC6A晶振

4脚金属表面晶振,6035高精度石英晶体,QC6A晶振

    1.振荡电路:晶体谐振器是无源元件,因此受到进口兆赫兹石英晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。QANTEK晶振,贴片晶振,QC6A晶振,石英无源晶振

      2.角色的分量与参考值:在振荡电路的设计中,必须认识到无源型6035贴片石英晶振个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。

4脚金属表面晶振,6035高精度石英晶体,QC6A晶振

     晶体谐振腔的形式模式,但泛音振荡或基波。振荡开始代替。在贴片型石英晶体谐振器基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在的案例(kHz频段),需要连接一个电阻10米或更?。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
       适当的控制电阻值(RD)取决于的类型,频带和设备的价值。电容器(C1,C2)。精确值是通过高精度晶振测量振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。4脚金属表面晶振,6035高精度石英晶体,QC6A晶振

4脚金属表面晶振,6035高精度石英晶体,QC6A晶振
