QANTEK晶振,贴片晶振,QC16晶振,无源SMD晶振

频率:24~40MHZ

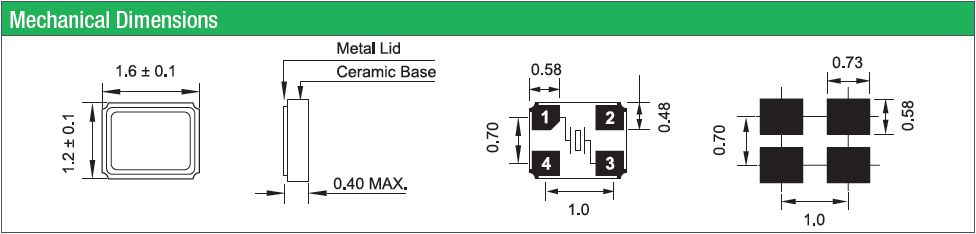

尺寸:1.6*1.2mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应24MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

    QANTEK技术公司成立于2005年,其愿景是成为具有卓越设计和技术支持的全球时间和频率管理组件制造商。为追求这一愿景,QANTEK制造符合ISO / TS质量标准。我们的通孔和表面安装提供的全面产品范围包括:石英晶体谐振器(XTAL),时钟振荡器(XO),压控晶体振荡器(VCXO),温度补偿晶体振荡器(TCXO),烘箱控制晶体振荡器(OCXOs),石英晶体滤波器,陶瓷谐振器.
    QANTEK创造了极具竞争力的商业模式,使其能够为原始设备制造商,合同制造商和分销商提供广泛的高可靠性微处理器晶体和晶体振荡器。QANTEK为我们的客户提供高质量的晶振产品,具有竞争力的价格,及时交付,优秀的工程和技术支持,以及在短时间内改变生产要求的灵活性。QANTEK的商业模式是通过在初始设计,原型设计和制造流程中为其提供帮助,与客户发展紧密的长期关系。金属外壳4脚晶振,进口1612mm谐振器,QC16晶振

    QANTEK晶振,贴片晶振,QC16晶振,无源SMD晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
    具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除无源晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定。金属外壳4脚晶振,进口1612mm谐振器,QC16晶振

QANTEK晶振

单位

QC16晶振

石英晶振基本条件

标准频率

f_nom

24~40MHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-20°C~+125°C

标准温度

激励功率

DL

100μW Max.

推荐:100μW

频率公差

f_— l

±15~30× 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±50× 10-6/-30°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

7~32PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C, DL = 100μW

频率老化

f_age

±3×10-6/year Max.

+25°C,第一年

金属外壳4脚晶振,进口1612mm谐振器,QC16晶振

金属外壳4脚晶振,进口1612mm谐振器,QC16晶振

    石英贴片晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。QANTEK晶振,贴片晶振,QC16晶振,无源SMD晶振

    机械振动的影响:当进口无源晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

    PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于无源石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。 金属外壳4脚晶振,进口1612mm谐振器,QC16晶振

    晶体谐振腔的形式模式,但泛音振荡或基波。振荡开始代替。在小尺寸石英SMD型晶振基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在的案例(kHz频段),需要连接一个电阻10米或更?。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。QANTEK晶振,贴片晶振,QC16晶振,无源SMD晶振

    适当的控制电阻值(RD)取决于的类型,频带和设备的价值。电容器(C1,C2)。精确值是通过1.6*1.2mm贴片晶体测量振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。

金属外壳4脚晶振,进口1612mm谐振器,QC16晶振

    此外,振荡频率与测量点不同。1。测量贴片型晶体谐振器缓冲输出2。振荡级输出测量三.通过电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。

金属外壳4脚晶振,进口1612mm谐振器,QC16晶振

    负载电容:如果振荡电路中负载电容的不同,可能导致民生机器专用晶振振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。金属外壳4脚晶振,进口1612mm谐振器,QC16晶振

金属外壳4脚晶振,进口1612mm谐振器,QC16晶振
