Golledge晶振,弯脚插件晶体,MS3V晶振

频率:32.768KHz

尺寸:6.7*1.4mm

插件石英晶振最适合用于比较低端的电子产品极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

GOLL-1

Golledge是英国发展最快的频率产品供应商。我们在竞争激烈的市场上继续成功是对我们的产品质量和出色的服务的敬意。我们的理念始终以石英晶振和服务的质量和一致性为基础。我们多年来一直努力保持我们的产品在频率控制市场的发展的最前沿。我们高度重视与我们的制造业伙伴发展的关系,每一个精心挑选,以自己对客户服务和产品质量标准的承诺。
Golledge商业团队是该行业最有经验的团队之一。我们的知识渊博的工程师和销售团队致力于与我们的客户密切合作,从最初的设计到全面生产。我们的产品广泛应用于电子工业,包括电信、卫星、微处理器、航空航天、汽车、仪器和医疗应用。我们的专业和高效的方法使我们成为许多领先的电子设备OEM和河北的首选供应商。

JLX-1

GOLL-2

Golledge晶振,弯脚插件晶体,MS3V晶振.小体积DIP时钟晶体谐振器,是插件型音叉晶体,千赫频率元件,应用于时钟模块,因产品本身体积小,DIP包装型,具有抗冲击性,耐高温性等特性,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.
高利奇贴片晶振离子刻蚀调频技术:比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升:1.微调后调整频率能控制在±2ppm,一般只能保持在±5ppm;2.产品的激励功率相关性参数有大幅提升;3.产品的长期老化率可保证在±2ppm之内。

JLX-2

RB-2

golledge晶振

单位

MS3V晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-40°C  +85°C

标准温度

激励功率

DL

1.0μW Max.

推荐:1μW  100μW

频率公差

f_— l

±20 × 10-6 (标准),
(±20 × 10-6
 ±100 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

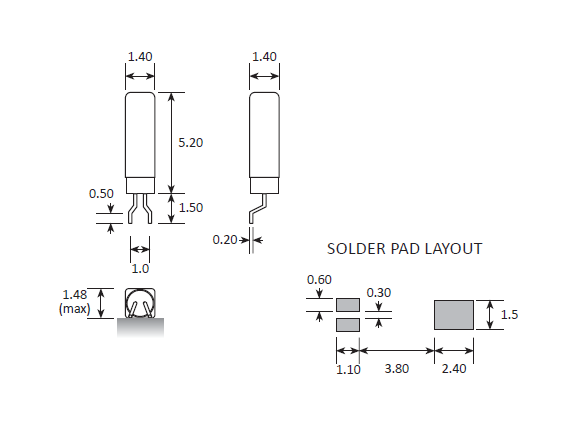

ms3v 6714

JLX-4

RB-4

超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面波滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等。
(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。Golledge晶振,弯脚插件晶体,MS3V晶振
使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

JLX-5

RB-5

设计振荡回路的注意事项
1.驱动能力
驱动能力说明弯脚插件型无源晶振所需电功率,其计算公式如下:
驱动能力 (P) = i2?Re
其中i表示经过晶体单元的电流,
Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)2。Golledge晶振,弯脚插件晶体,MS3V晶振

sjzrhl_1

2.振荡补偿
除非在贴片弯脚晶振振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。

sjzrhl_2

3. 负载电容
如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。
其中CS表示电路的杂散电容。

sjzrhl_3

频率和负载电容特征图器

sjzrhl_4

振荡回路参数设置参考
