Greenray晶振,有源晶振,Y1600晶振

频率：10.000MHz~50.000MHz

尺寸：20.32mm*12.70mm

被广泛使用于无线通信,智能手机,平板笔记本,计算机,全球GPS定位系统,WLAN网络产品等,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,符合RoHS/无铅.

订购热线：0755-27837162

Gree-1

Greenray格林雷工业是一家领先的精密晶体振荡器,贴片晶振,有源晶振,石英晶体振荡器制造商.格林雷还为广大用户提供具有良好可靠性,在产品中使用性能稳定强的自校准振荡器,石英晶体振荡器.Greenray格林雷晶振实业公司从研发生产到销售所使用的材料均符合ROHS环保要求,所生产的石英晶振晶体达到了欧盟环保要求.
对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.Greenray晶振遵守所有适用的有关环境、健康和安全的法律和法规,以及公司自己的有关环境、工业卫生和安全的方针和承诺.XO时钟晶体振荡器,20.32*12.70有源晶体,Y1600晶振

Gree-2
Greenray晶振,有源晶振,Y1600晶振.拥有20.32mm*12.70mm大体积的一种坚固的XO低相位噪声高性能时钟振荡器,比较罕见的引脚型有源晶振,晶振频率从10M~50M之间可供选择,常规的精准度是±10ppm,电源电压最低可以达到0.5V~4.5V,具有低相噪,低电压,低耗能的进口有源晶体产品.
格林雷的石英晶体振荡器有插件晶振(DIP)、贴片晶振(SMD)封装，插件晶振如长方形的DIP14封装，正方形的DIP8插件晶振封装等，贴片晶振有7.0*5.0mm贴片晶振、6.0*3.5mm贴片晶振，5.0*3.2mm贴片晶振，3.2*2.5mm贴片晶振，2.5*2.0mm贴片晶振等封装。

JLX-2

RB-2

型号		*Y1600晶振 (XO)20.3212.70mm**
输出频率范围		10~50MHz
标准频率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
电源电压范围		+3.3V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6 max.（After 2 reflows）
	温度特性	±0.5×10-6,±2.5×10-6 max./-30?+85℃ ±0.5×10-6,±2.5×10-6 max./-40?+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

JLX-3

RB-3

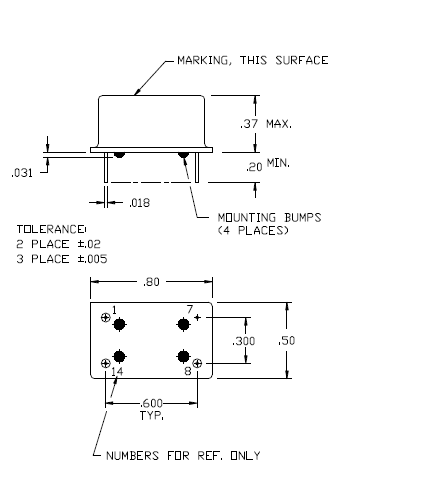

y1600 20.32 x 12.70 XO

JLX-4

RB-4

其他
＜晶体谐振器＞
如果过大的激励电力对石英晶体谐振器外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。XO时钟晶体振荡器,20.32*12.70有源晶体,Y1600晶振
＜晶体振荡器＞
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些有源晶振没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。
如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。
如果过大的激励电力对谐振器外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。Greenray晶振,有源晶振,Y1600晶振
