泰艺晶振,石英贴片晶振,XV晶振,XVCCECNANF-25.000000晶振

频率:25.000MHz

尺寸:5.0*3.2*1.0mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

TY-2

台湾泰艺晶振主要产品包括『石英振荡子』、『石英振荡器』、『压控石英振荡器』、『温补晶振』,并且是台湾唯一拥有生产『恒温控制石英振荡器』技术的制造商,完整的产品线提供一次性购足的服务.营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地,未来将持续加强开发,以成为全球石英晶振频控元件领导者之目标迈进.
为追求生产绿色产品之目标,将环保理念纳入采购流程中,采购人员于收集市场资讯时,优先提供符合「泰艺电子无有害物质管理作业标准」之材料相关资讯予贴片晶振设计人员参考,并依其要求提供符合规范之样品与规格.原材物料承认时,采购人员须请供应商填写公司提供之问卷表单及相关RoHS检测报告,经原材物料相关审验单位审查通过后,方可使用.5032封装贴片晶体,XVCCECNANF-25.000000晶振,XV晶振

JLX-1

TY-1

泰艺晶振,石英贴片晶振,XV晶振,XVCCECNANF-25.000000晶振.产品具有高精度超小型的表面贴片型石英晶体谐振器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率.
泰艺贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶体谐振器晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

JLX-2

RB-2

泰艺晶振规格

单位

XV晶振

石英晶振基本条件

标准频率

f_nom

25.000MHZ

标准频率

储存温度

T_stg

-55°C ~+125°C

裸存

工作温度

T_use

-40°C ~+105°C

标准温度

激励功率

DL

10-300μW Max.

推荐:1μW  100μW

频率公差

f_— l

±20 × 10-6 (标准),
(±5 × 10-6
 ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-40°C ~+85°C

超出标准的规格请联系我们.

负载电容

CL

20PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

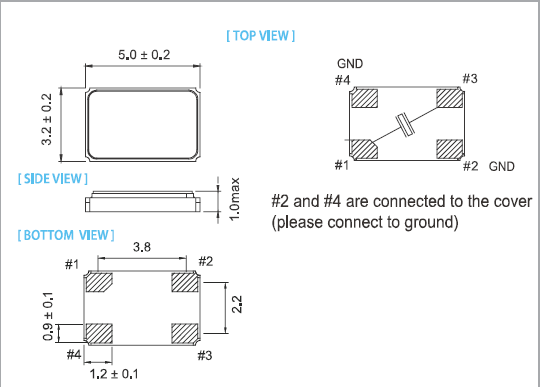

XV 5032

JLX-4

RB-4

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管无源晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。泰艺晶振,石英贴片晶振,XV晶振,XVCCECNANF-25.000000晶振
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于SMD晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。 5032封装贴片晶体,XVCCECNANF-25.000000晶振,XV晶振
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

JLX-5

RB-5

1、振荡电路
晶体谐振器是无源元件,因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。
5032贴片晶振的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。5032封装贴片晶体,XVCCECNANF-25.000000晶振,XV晶振
2。角色的分量与参考值
在振荡电路的设计中,必须认识到个体的作用。
组件.在表1中,以例如振荡电路为例来描述角色。
(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。
当反馈电阻(rf)未安装在振荡电路中时,如图所示
表1,即使在振荡功率作用下,谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1

晶体谐振腔的形式模式,但泛音振荡或基波。
5032晶振振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在
泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。
K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。

cptj11

限制流入谐振器的电流,调节负电阻和励磁。
电平,防止谐振腔的反常振荡,抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。泰艺晶振,石英贴片晶振,XV晶振,XVCCECNANF-25.000000晶振
适当的控制电阻值(RD)取决于谐振器的类型,频带和设备的价值。
电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括
负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。
?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。
安装电容器的适当值取决于5032四脚晶体的类型、频带、控制电阻器的值和
振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。
