Jauch晶振,贴片晶振,JXS53P4晶振,石英SMD晶振

频率:8~56MHZ

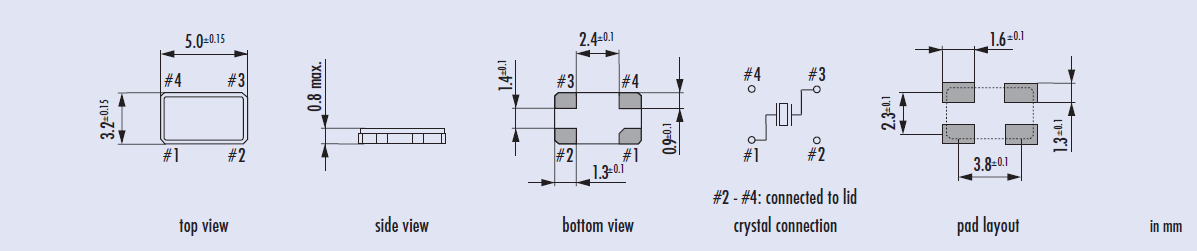

尺寸:5.0*3.2*0.8mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

0.8mm超薄厚度谐振器,5032mm表面SMD晶振,JXS53P4晶振

      JAUCH晶振公司遵守所有石英晶体谐振器适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺。与我们的员工一起开创并保持一个免于事故的工作场所。重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。加强污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染。0.8mm超薄厚度谐振器,5032mm表面SMD晶振,JXS53P4晶振
    作为一家全球活跃的进口石英晶振公司,我们所有的业务关系都是建立在整个组织的企业社会责任意识的基础上的。JAUCH每天都致力于遵循最高的公司治理标准,向我们的员工以及我们的客户、供应商以及参与我们企业成功的所有人。我们所有的活动都是按照社会标准和现行立法进行的。这一承诺适用于整个JAUCH公司:JAUCH Quartz GmbH德国,子公司JAUCH Quartz France SAS,JAUCH Quartz UK ltd .,JAUCH Quartz America,inc .和所有现有的业务关系。

0.8mm超薄厚度谐振器,5032mm表面SMD晶振,JXS53P4晶振

      Jauch晶振,贴片晶振,JXS53P4晶振,石英SMD晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
    通过理论与实际相结合,累积多年的SDM晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择;注重所使用水晶、研磨砂的选择等;注重石英晶振研磨用工装如:游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制,最终使可研磨的石英晶振晶片的厚度越来越薄,贴片晶振晶片的频率越来越高,为公司在高频石英晶振的研发生产打下坚实基础,提升了晶振厂家的竞争力,使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。0.8mm超薄厚度谐振器,5032mm表面SMD晶振,JXS53P4晶振

0.8mm超薄厚度谐振器,5032mm表面SMD晶振,JXS53P4晶振

Jauch晶振规格

单位

JXS53P4晶振

石英晶振基本条件

标准频率

f_nom

8MHZ~56MHZ

标准频率

储存温度

T_stg

-40°C  +125°C

裸存

激励功率

DL

100μW Max.

推荐:1μW  100μW

频率公差

f_— l

±10 ,±30 ,±50 × 10-6

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

12PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

0.8mm超薄厚度谐振器,5032mm表面SMD晶振,JXS53P4晶振

0.8mm超薄厚度谐振器,5032mm表面SMD晶振,JXS53P4晶振

0.8mm超薄厚度谐振器,5032mm表面SMD晶振,JXS53P4晶振

      所有产品的共同点:1:抗冲击:抗冲击是指无源石英晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 2:辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。 3:化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。 Jauch晶振,贴片晶振,JXS53P4晶振,石英SMD晶振
    存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存石英进口晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
    (1)陶瓷包装晶振与SON产品:在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指封装贴片晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。陶瓷包装石英晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。0.8mm超薄厚度谐振器,5032mm表面SMD晶振,JXS53P4晶振

0.8mm超薄厚度谐振器,5032mm表面SMD晶振,JXS53P4晶振

     测试条件(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时,探头阻抗将高于 1MΩ。当波形经过贴片石英晶体谐振器振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).Jauch晶振,贴片晶振,JXS53P4晶振,石英SMD晶振

0.8mm超薄厚度谐振器,5032mm表面SMD晶振,JXS53P4晶振

      振荡补偿:除非在振荡电路中提供足够的负极电阻,否则会增加进口5032贴片晶振振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。

0.8mm超薄厚度谐振器,5032mm表面SMD晶振,JXS53P4晶振

      振荡频率测量:必须尽可能地测量安装在5032四脚石英晶体谐振器电路上的谐振器的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
    接触振荡电路:探针不影响图2,因为缓冲器的输出是通过5032无源晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

0.8mm超薄厚度谐振器,5032mm表面SMD晶振,JXS53P4晶振
