泰艺晶振,无源晶体,XQ晶振

频率：12.000MHz~48.000MHz

尺寸：8.0*4.5*1.4mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.

订购热线：0755-27837162

泰艺电子多年来致力于研发创新,部分核心技术是台湾业界的领先者,近年来陆续取得石英相关制造技术专利；未来将持续加强开发,以成为全球石英晶振频控元件领导者之目标迈进.并且是台湾唯一拥有生产『恒温控制石英振荡器』技术的制造商,完整的产品线提供一次性购足的服务.健全的供应链管理掌握原材物料的来源,满足客户对石英频率元件的需求.8045mm贴片石英晶体,陶瓷面SMD晶振,XQ晶振
近来由于污染排放总量管制受到应有重视,各种污染减量与管理机制的议题已陆续成为主管机关与企业间执行污染防制的重点,而泰艺贴片晶振公司本身由于受到环保机关污染总量管制,污染物排放量有一定的承诺限值,加上各类相关环保议题的要求,亦订定与规划相关减量目标,全力保护有限的地球资源与环境.

JLX-1

TY-1

泰艺晶振,无源晶体,XQ晶振.贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在极端严酷的环境条件下也能发挥稳定的起振特性.
泰艺晶振采用高速线切割技术：1.优化及严格规范线切割机各项设备参数；2.通过试验精选所使用的各类线切割料，如：磨料、线切割线、槽轮等；3.确认最优的石英晶体谐振器切割工艺参数。通过以上方法使切割出的贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了石英晶振晶片的精度，提高了生产效率。

JLX-2

RB-2

泰艺晶振规格	单位	XQ晶振	石英晶振基本条件
标准频率	f_nom	12.000MHZ~48.000MHZ	标准频率
储存温度	T_stg	-55°C ~+125°C	裸存
工作温度	T_use	-40°C ~+85°C	标准温度
激励功率	DL	300μW Max.	推荐:10μW ～ 300μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±20 × 10-6/-40°C ~+85°C	超出标准的规格请联系我们.
负载电容	CL	7PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

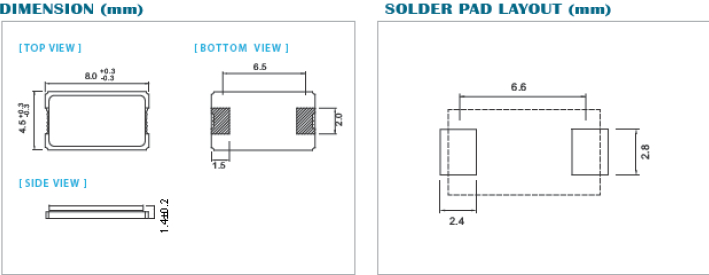

XQ 8045

JLX-4

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。泰艺晶振,无源晶体,XQ晶振
由于8045二脚贴片晶振的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
8045mm陶瓷面晶振产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。8045mm贴片石英晶体,陶瓷面SMD晶振,XQ晶振
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所对陶瓷面晶振进行保管。

JLX-5

RB-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。8045mm贴片石英晶体,陶瓷面SMD晶振,XQ晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）泰艺晶振,无源晶体,XQ晶振
