IDT晶振,石英晶体振荡器,XLH晶振

频率：0.750MHz~250.000MHz

尺寸：5.0*3.2*1.1mm

三阶Delta Sigma调制器将噪声降低至与传统散装石英和SAW振荡器.交货期短,成本低,噪音低,频率范围宽,环境性能优异,是传统技术的绝佳选择. XLH具有±20ppm的稳定性,标准和定制频率的交付极快.

订购热线：0755-27837162

IDT-1

IDT在德国的全资子公司- IDT欧洲有限公司(前身为ZMD AG)运营其卓越的汽车中心。本公司卓越的子公司/中心是ts - 16949，根据iso26262的标准，支持功能性安全要求。了解更多关于IDT的汽车质量。IDT的传感器信号调节器适用于各种汽车应用，包括电力转向、排放控制、可变阀门定时、液位测量、航向通风和空调(HVAC)。
本公司卓越的子公司/中心是ts - 16949，根据iso26262的标准，支持功能性安全要求。IDT晶振的集成电路用于世界各地的通信、计算和消费行业。IDT总部位于加州圣何塞市，在世界各地都设有设计、运营和销售设施。HCMOS晶振,5032石英晶体振荡器,XLH晶振

JLX-1

IDT-2

IDT晶振,石英晶体振荡器,XLH晶振.一种HCMOS晶体振荡器，具有750fs典型的相位抖动，频率范围超过12kHz至20 MHz。在宽频率范围为0.750MHz至250MHz的情况下，IDT XLH系列晶体振荡器采用一系列专有ASIC，主要关注降噪技术。
IDT石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。
JLX-2

IDT晶振	标示	XLH晶振	晶振基本信息对照表
标准范围	f0	0.750MHz～250.000MHz
電源電圧	Vcc	＋2.5V、＋2.8V、＋3.3V
输出电流	Icc	3.5 mA max.	Vcc=3.3V
频率负载	L_CMOS	15pF	CMOS 出力
标准频率偏差	f_tol	±20、±25、±50、±100×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
对称	SYM	40%～60%	50% Vcc
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF

JLX-3

RB-3

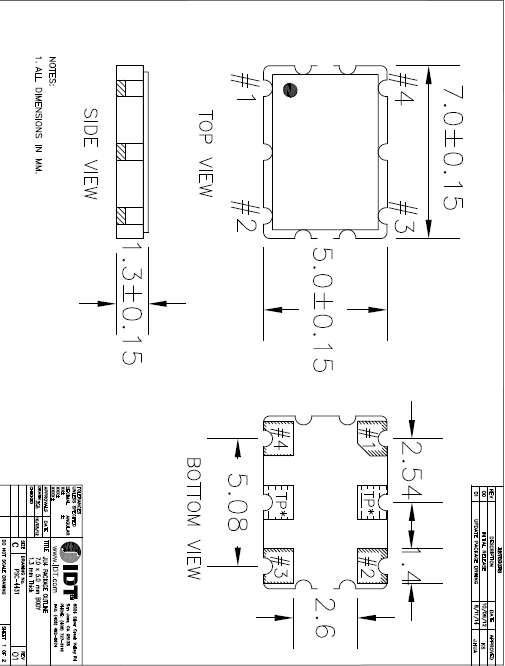

XLH 5032 HCMOS

JLX-4

RB-4

其他
＜晶体谐振器＞
如果过大的激励电力对石英晶体谐振器外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。IDT晶振,石英晶体振荡器,XLH晶振
＜晶体振荡器＞
进口晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些石英晶体振荡器没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。
如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。
如果过大的激励电力对石英贴片晶振外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。HCMOS晶振,5032石英晶体振荡器,XLH晶振

JLX-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的低抖动晶振的振荡频率的真实值，
使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。IDT晶振,石英晶体振荡器,XLH晶振
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法有源六脚贴片晶振输出波形较小，测量不能依赖于
即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
