X2FCCLNANF-25.000000晶振,X2晶振,3225陶瓷壳四脚晶体

当前位置：首页 » 石英晶振 » 泰艺晶振 » 泰艺晶振,贴片晶振,X2晶振

prevnext

泰艺晶振,贴片晶振,X2晶振

频率：25.000MHz

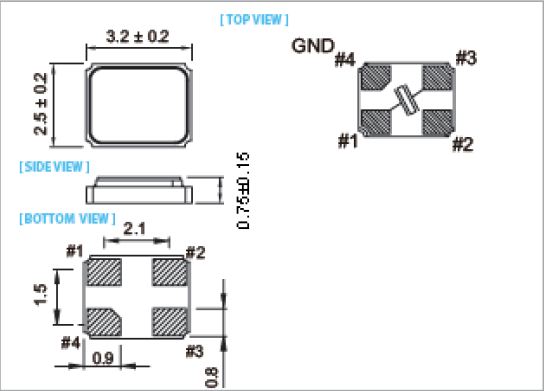

尺寸：3.2*2.5*0.75mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

TY-2

2000年泰电电业股份有限公司之电子事业部独立，泰艺电子正式成立，并成功开发 7.0 x 5.0 x 2.0mm SMD 压控温补晶体振荡器 (VCTCXO)，泰艺电子多年来致力于研发创新,部分核心技术是台湾业界的领先者,近年来陆续取得石英相关制造技术专利，泰艺石英晶振公司以严谨的质量管制系统获得客户对产品的信赖度,健全的供应链管理掌握原材物料的来源,满足客户对石英频率元件的需求.
泰艺石英晶振公司清楚知道自身对于同仁、环境、社会及合作伙伴们所肩负的责任与义务,相信透过信息公开与揭露CSR报告书,对建立一个平衡与和谐的利害关系人良性互动网络有帮助,更能促进企业健康稳定的成长.藉由环境稽核确认环境改善绩效,使公司所有活动过程均能达成环境目标及标的,并期望透过全体员工共同努力,贡献爱护地球的一份心力.X2FCCLNANF-25.000000晶振,X2晶振,3225陶瓷壳四脚晶体

JLX-1

TY-1

泰艺晶振,贴片晶振,X2晶振.3225mm体积SMD型陶瓷面压电石英晶体是适用于智能电子领域的表面贴片型石英晶振,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求.
泰艺贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英谐振器晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

JLX-2

泰艺晶振规格	单位	X2晶振	石英晶振基本条件
标准频率	f_nom	25.000MHZ	标准频率
储存温度	T_stg	-55°C ~+125°C	裸存
工作温度	T_use	-40°C ~+85°C	标准温度
激励功率	DL	100μW Max.	推荐:10μW ～ 100μW
频率公差	f_— l	±10 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10 × 10-6/-40°C ~+85°C	超出标准的规格请联系我们.
负载电容	CL	7PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

X2 3225

JLX-4

RB-4

操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。泰艺晶振,贴片晶振,X2晶振
激励功率
在晶体单元上施加过多驱动力，会导致石英水晶振动子特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
振荡电路中负载电容的不同，可能导致SMD晶体振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。X2FCCLNANF-25.000000晶振,X2晶振,3225陶瓷壳四脚晶体

JLX-5

1、振荡电路
3225陶瓷壳四脚晶体是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。X2FCCLNANF-25.000000晶振,X2晶振,3225陶瓷壳四脚晶体
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，陶瓷面贴片晶振也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。

cptj11

限制流入谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。泰艺晶振,贴片晶振,X2晶振
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。
安装电容器的适当值取决于3225mm贴片晶振的类型、频带、控制电阻器的值和
