EPSON晶体,压控晶振,VG-4231CB晶振,X1G0028610002晶振

频率:1~81MHZ

尺寸:5.0*3.2mm

5032mm体积的贴片振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊盘,及IR回流焊盘(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

       爱普生贴片式石英晶振振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

       EPSON爱普生公司成立于1942年5月,总部位于日本长野县诹访市,是数码映像领域的全球领先企业.爱普生集团通过富有创新和创造力的文化,提升企业价值,致力于为客户提供数码影像创新技术和解决方案.爱普生拓优科梦是一家专业从事石英晶体元件的厂商,爱普生拓优科梦(Epson — yocom)运用长年积累的培育人工石英贴片晶振以及以加工为代表的、实现精微化、高精度、高品质的综合技术,提出“3D战略”究极应用石英特性而制造的三大元器件:定时元器件、传感元器件、光学元器件.

      EPSON晶体,压控晶振,VG-4231CB晶振,X1G0028610002晶振,有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊盘(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

       晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。

爱普生晶振规格

VG-4231CB晶振

驱动输出

CMOS

常用频率

1~81MHZ

工作电压

+3.3V(代表値)
電源電圧は+1.7V+3.3V範囲の任意の電圧で動作可能

静态电流

(工作时)+1.2 mA max. (F15MHz) +1.4 mA max. (15F26MHz)
+1.6 mA max. (F26MHz)(スタンバイ時)+1μA以下

TCXO输出电压

0.8Vp-p min.

TCXO输出负载

10kΩ//10pF) ±10

常规温度偏差

±20/30/50×10-6 (After 2 reflows)

频率温度偏差

±30×10-6/-40℃~+85

±50×10-6/-55℃~+125℃(オプション)

爱普生日产有源压控兆赫兹晶振型号列表:

Rearranges Rearranges Rearranges
Model
Frequency Frequency stability
Rearranges Rearranges Rearranges,Rearranges,Rearranges,Rearranges
LxWxH
Output Wave Frequency Control Range
Rearranges Rearranges
Temperature
Frequency tolerance
Rearranges Rearranges
25°C Aging
I[Max]
VG-4231CB 54.000000 MHz JGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -20 to 70 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
VG-4231CB 57.272727 MHz JGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -20 to 70 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
VG-4231CB 56.750000 MHz JGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -20 to 70 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
VG-4231CB 57.000000 MHz JGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -20 to 70 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
VG-4231CB 27.000000 MHz GGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
VG-4231CB 16.111888 MHz JGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -20 to 70 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
VG-4231CB 24.545454 MHz JGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -20 to 70 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
爱普生日产有源压控兆赫兹晶振编码列表:

Rearranges Rearranges Rearranges Rearranges
Product Number
Model Frequency Frequency stability
Rearranges Rearranges Rearranges,Rearranges,Rearranges,Rearranges
LxWxH
Output Wave Frequency Control Range
Rearranges Rearranges
Temperature
Frequency tolerance
Rearranges Rearranges
25°C Aging
I[Max]
X1G0028610002 VG-4231CB 54.000000 MHz JGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -20 to 70 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
X1G0028610003 VG-4231CB 57.272727 MHz JGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -20 to 70 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
X1G0028610004 VG-4231CB 56.750000 MHz JGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -20 to 70 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
X1G0028610005 VG-4231CB 57.000000 MHz JGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -20 to 70 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
X1G0028610007 VG-4231CB 27.000000 MHz GGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
X1G0028610008 VG-4231CB 16.111888 MHz JGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -20 to 70 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
X1G0028610009 VG-4231CB 24.545454 MHz JGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -20 to 70 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA

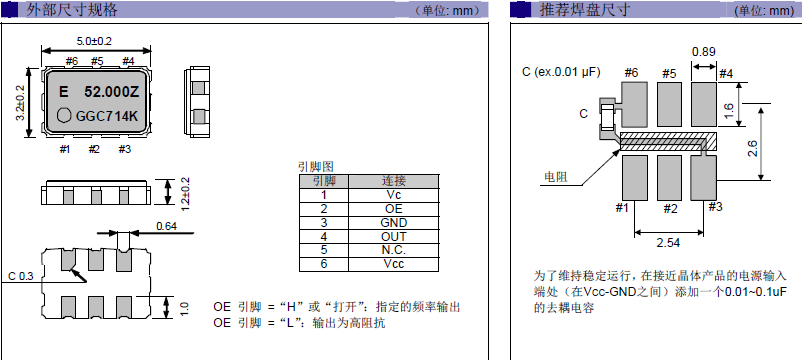

VG-4231CB 5032

          所有石英振荡器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。EPSON晶体,压控晶振,VG-4231CB晶振,X1G0028610002晶振

       同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。

       5032晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

          晶体谐振腔的形式模式,但泛音振荡或基波。振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。EPSON晶体,压控晶振,VG-4231CB晶振,X1G0028610002晶振

       适当的控制电阻值(RD)取决于谐振器的类型,频带和设备的价值。电容器(C1,C2)。精确值是通过六脚石英晶振测量振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。

20181212163842

       测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量压控石英晶体振荡器频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).

20181212163902

       此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过超小型SMD晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。

20181212163831
