爱普生进口晶振FC-13A,X1A000091000300无源晶体

频率：32.768KHZ

尺寸：3.2*1.5mm

爱普生进口晶振FC-13A,X1A000091000300无源晶体,爱普生谐振器,石英晶体,SMD晶振,32.768K时钟晶体,车载专用晶振,3215mm晶振,日本进口晶振,型号FC-13A,编码X1A000091000300是一款3215mm金属面的两脚贴片晶振,频率32.768KHZ,负载电容9pF,精度±50ppm,工作温度-40to+125°C,产品具备低损耗高精度,高可靠性能的特点,被广泛用于汽车音响,ECU子时钟,汽车导航系统,时钟等领域,可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的X1A000091000100石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.爱普生进口晶振FC-13A,X1A000091000300无源晶体

订购热线：0755-27837162

JLX-1

JLX-2

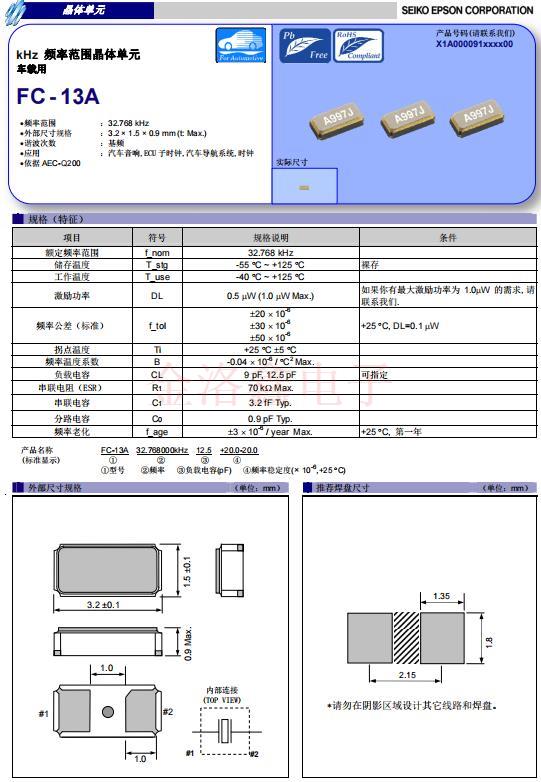

X1A000091000300晶振 参数表

项目	符号	规格说明	条件
额定频率范围	f_nom	32.768kHz
储存温度	T_stg	-55°C ~ +125°C	裸存
工作温度	T_use	-40°C ~ +125°C
激励功率	DL	0.5µW (1.0µW Max.)	如果你有最大激励功率为 1.0µW 的需求,请联系我们.
频率公差（标准）	f_tol	±20 × 10-6, ±30 × 10-6, ±50 × 10-6	+25°C, DL=0.1µW
拐点温度	Ti	+25°C ±5°C
频率温度系数	B	-0.04 × 10-6/ °C2 Max.
负载电容	CL	9pF, 12.5pF	可指定
串联电阻（ESR）	R1	70kΩ Max.
串联电容	C1	3.2fF Typ.
分路电容	C0	0.9pF Typ.
频率老化	f_age	±3 ×10-6 / year Max.	+25°C, 第一年

爱普生进口晶振FC-13A,X1A000091000300无源晶体 尺寸图

JLX-4

RB-4

X1A000091000300晶振使用注意事项

超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下， 石英水晶振动子特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品 爱普生进口晶振FC-13A,X1A000091000300无源晶体
（4）对于可清洗产品，应避免使用可能对32.768K系列晶体产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

SMD产品
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得时钟晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
引线类型产品
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。爱普生进口晶振FC-13A,X1A000091000300无源晶体
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。

编码	LxWxH/尺寸	Model/型号	Frequency/频率	CL Value/负载	Freq.tol./频率 @+25°C	Oper. Temper. Range/工作温度
X1A000091000100	3.2 x 1.5 x 0.9 mm	FC-13A	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +125 °C
X1A000091000200	3.2 x 1.5 x 0.9 mm	FC-13A	32.768000 kHz	12.5 pF	+/-50.0 ppm	-40 to +125 °C
X1A000091000300	3.2 x 1.5 x 0.9 mm	FC-13A	32.768000 kHz	9 pF	+/-50.0 ppm	-40 to +125 °C
X1A000091000500	3.2 x 1.5 x 0.9 mm	FC-13A晶振	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +125 °C
X1A000141000100	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
X1A000141000200	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
X1A000141000300	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
X1A000141000400	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	9 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141000500	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141000600	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	6 pF	+/-20.0 ppm	-40 to +85 °C
X1A000141001100	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	7 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141001500	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	6 pF	+/-15.0 ppm	-40 to +85 °C
X1A000141001600	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	6 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141001900	3.2 x 1.5 x 0.9 mm	FC-135R	32.768kHz	12 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141002200	3.2 x 1.5 x 0.9 mm	FC-135R	32.768kHz	18 pF	-20.0/+10.0 ppm	-40 to +85 °C
