Vectron晶振,3225晶振,VXM7晶振

频率：12.000MHz~60.000MHz

尺寸：3.2*2.5*0.8mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用.

订购热线：0755-27837162

Vectron-2

Vectron国际公司是世界领先的频率控制、传感器和混合产品解决方案的设计、制造和营销的领导者，它采用了从直流到微波频率的大量声波(BAW)和声表面滤波器(SAW)的最新技术。公司提供的创新和能力反映了更高频率、低成本设计和小型化的趋势，以及更先进的技术集成解决方案。其中一些关键技术包括:ASIC设计、表面安装技术、陶瓷封装、混合制造到类“S”、“高频基础”(HFF)晶体设计和空间组件能力。
产品包括晶体和石英晶体振荡器;频率翻译;时钟和数据恢复产品;看到过滤器;用于电信、数据通信、频率合成器、定时、导航、军事、航空和仪表系统的水晶过滤器和组件。Vectron是频率控制、传感器和混合产品解决方案的首选技术伙伴。我们帮助客户“创新、改进和发展”他们的业务。3225mm无源谐振器,小体积压电石英晶体,VXM7晶振
JLX-1

Vectron-1

Vectron晶振,3225晶振,VXM7晶振.超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
厚度单位: 全自动石英晶振晶片清洗技术：采用高压喷淋清洗，兆声振动的原理，一个全自动、清洗过程由PLC控制，由传输装置、喷淋清洗段、喷淋漂洗段、风力吹水段等，操作自动化程度高，除上下工件需要人工外，其余全部由设备自动完成。
JLX-2

RB-2

VECTRON晶振	单位	VXM7晶振	石英晶振基本条件
标准频率	f_nom	12.000MHZ~60.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +90°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	10-100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10 × 10-6 (标准), (±10 × 10-6 ～ ±100 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10 × 10-6/-40°C ～ +85°C	超出标准的规格请联系我们.
负载电容	CL	6pF~32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

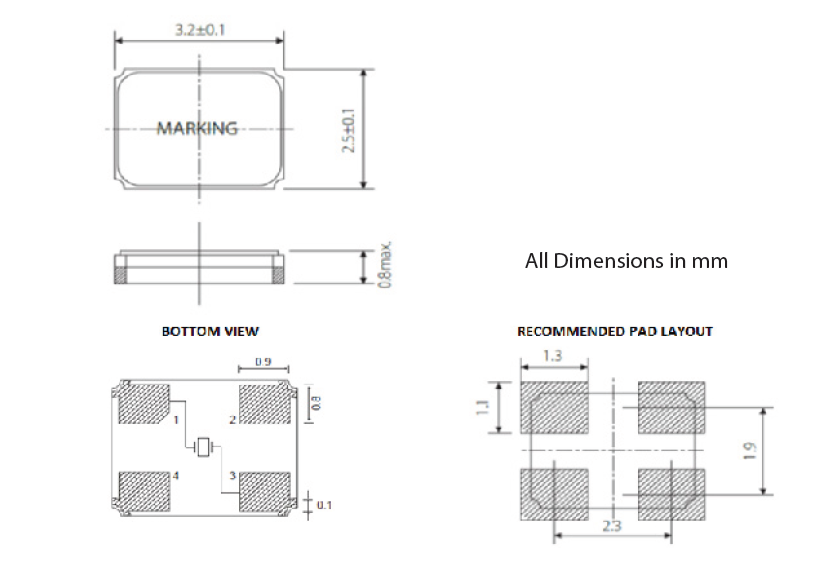

VXM7 3225

JLX-4

RB-4

操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。3225mm无源谐振器,小体积压电石英晶体,VXM7晶振
使用环境（温度和湿度）
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力，会导致维管贴片晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。Vectron晶振,3225晶振,VXM7晶振
负载电容
振荡电路中负载电容的不同，可能导致石英晶体谐振器振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。
