Vectron晶振,石英晶体谐振器,VXD1晶振

频率:7.000MHz~200.000MHz

尺寸:7.9*3.2mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

Vectron-2

美国威克创抯核心竞争力结合了经典的水晶,看到技术和复杂的集成电路和先进的包装。除了这些伟大的创新能力之外,Vectron晶振还致力于非常灵活和专注于服务,快速和专业地帮助客户创新、改进和发展他们的业务。Vectron晶振将继续成为全球市场的世界级供应商,并将在符合市场需求的情况下应用创新的、前瞻性的道德原则。小体积49S插件晶体,高频引脚型石英晶振,VXD1晶振
Vectron国际公司是世界领先的频率控制、传感器和混合产品解决方案的设计、制造和营销的领导者,它采用了从直流到微波频率的大量声波(BAW)和声表面滤波器(SAW)的最新技术。其中一些关键技术包括:ASIC设计、表面安装技术、陶瓷封装、混合制造到类“S”、“高频基础”(HFF)晶体设计和空间组件能力。
JLX-1

Vectron-1

Vectron晶振,石英晶体谐振器,VXD1晶振.插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能.
石英晶振的切型。采用高速线切割技术:1.优化及严格规范线切割机各项设备参数;2.通过试验精选所使用的各类线切割料,如:磨料、线切割线、槽轮等;3.确认最优的石英晶振切割工艺参数。通过以上方法使切割出的贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了石英晶振晶片的精度,提高了生产效率。
JLX-2

RB-2

VECTRON晶振

单位

VXD1晶振

石英晶振基本条件

标准频率

f_nom

7.000MHZ~200.000MHZ

标准频率

储存温度

T_stg

-40°C  +90°C

裸存

工作温度

T_use

-40°C  +85°C

标准温度

激励功率

DL

10-100μW Max.

推荐:1μW  100μW

频率公差

f_— l

±10 × 10-6 (标准),
(±10 × 10-6
 ±100 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±10 × 10-6/-40°C  +85°C

超出标准的规格请联系我们.

负载电容

CL

6pF~32PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

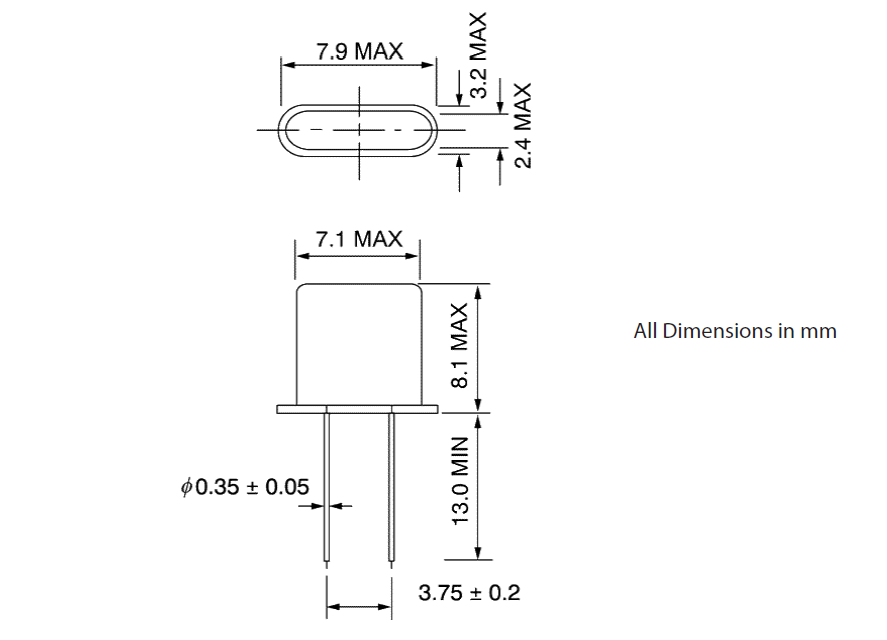

VXD1 7.9-3.2

JLX-4

RB-4清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。Vectron晶振,石英晶体谐振器,VXD1晶振
若要进行超声波清洗,必须事先根据实际使用状态进行确认。
撞击
虽然无源晶振产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。
装载
<SMD产品>
SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使 用。
<引线类型产品>
当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕,从而引起性能劣化。小体积49S插件晶体,高频引脚型石英晶振,VXD1晶振
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光,不发生结露的场所保管

JLX-5

RB-5

1、振荡电路
7.9*3.2插件晶振是无源元件,因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。小体积49S插件晶体,高频引脚型石英晶振,VXD1晶振
2。角色的分量与参考值
在振荡电路的设计中,必须认识到个体的作用。
组件.在表1中,以例如振荡电路为例来描述角色。
(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。
当反馈电阻(rf)未安装在振荡电路中时,如图所示
表1,即使在振荡功率作用下,49U晶振也不会启动振荡。
电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1

晶体谐振腔的形式模式,但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在
泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。
K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。

cptj11

限制流入谐振器的电流,调节负电阻和励磁。
电平,防止谐振腔的反常振荡,抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值(RD)取决于压电石英水晶振动子的类型,频带和设备的价值。
电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括
负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。
?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。Vectron晶振,石英晶体谐振器,VXD1晶振
