Vectron晶振,贴片晶振,VXC1晶振

频率:8.000MHz~100.000MHz

尺寸:7.0*5.0*1.7mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

Vectron-2

Vectron国际公司既是一个产品制造商,也是一个解决方案提供商,以其独特的技术领先,但总是准备设计和设计定制解决方案,由高频基础和SC切割石英晶体的先进制造所突出的离散晶体技术…100级和10000级洁净室设施生产前沿陶瓷包装VCXO抯,时机复苏和时钟恢复单位,看到基于过滤器…为国家的艺术测试能力,包括一个专用的空间组件制造设施。
Vectron国际公司是世界领先的频率控制、传感器和混合产品解决方案的设计、制造和营销的领导者,它采用了从直流到微波频率的大量声波(BAW)和SAW滤波器的最新技术。Vectron将继续成为全球市场的世界级供应商,并将在符合市场需求的情况下应用创新的、前瞻性的道德原则。我们完全致力于认识客户的需求,并以卓越的品质、服务、响应能力和规范要求来回应这些需求。7050陶瓷面四脚晶体,8M无源进口晶振,VXC1晶振
JLX-1

Vectron-1

Vectron晶振,贴片晶振,VXC1晶振.7050mm体积的表面贴片型石英晶体谐振器,是一款小型化,重量轻的贴片晶振,产品本身具有耐高温及耐低温特性,即使在零下负20度至正75度也能正常工作,满足245度无铅高温回流焊接,顶点温度可达260度,因此在电子数码产品市场比较受欢迎.
维管晶振高精密点胶技术:石英贴片晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。
JLX-2

RB-2

VECTRON晶振

单位

VXC1晶振

石英晶振基本条件

标准频率

f_nom

8.000MHZ~100.000MHZ

标准频率

储存温度

T_stg

-40°C  +90°C

裸存

工作温度

T_use

-40°C  +85°C

标准温度

激励功率

DL

10-100μW Max.

推荐:1μW  100μW

频率公差

f_— l

±10 × 10-6 (标准),
(±10 × 10-6
 ±100 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±10 × 10-6/-40°C  +85°C

超出标准的规格请联系我们.

负载电容

CL

6pF~32PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

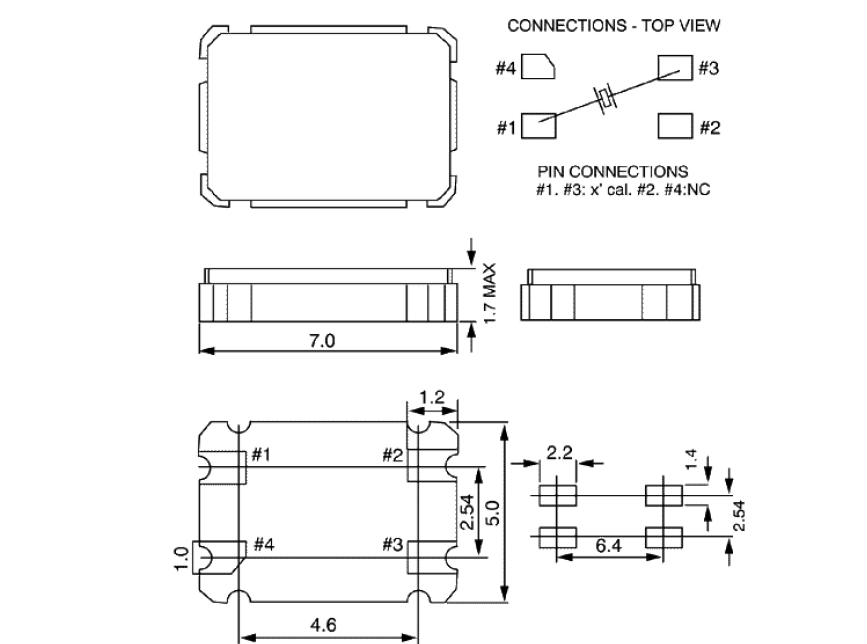

VXC1 7050

JLX-4

RB-4

操作
请勿用镊子或任何坚硬的工具,夹具直接接触5*7贴片晶体的表面。
使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。Vectron晶振,贴片晶振,VXC1晶振
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力,会导致美国进口晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。7050陶瓷面四脚晶体,8M无源进口晶振,VXC1晶振
负载电容
振荡电路中负载电容的不同,可能导致7050耐高温石英晶振振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。

JLX-5

RB-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs,直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。7050陶瓷面四脚晶体,8M无源进口晶振,VXC1晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽,以观察波形。
(请勿使用该探头的长接地线。)Vectron晶振,贴片晶振,VXC1晶振

scbx_2

3.测试电路

scbx_3

JLX-6
