Vectron晶振,石英晶振,VXA1晶振

频率：1.536MHz~150.000MHz

尺寸：11.5*5.0mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作.

订购热线：0755-27837162

Vectron-2

Vectron国际公司既是一个产品制造商，也是一个解决方案提供商，以其独特的技术领先，但总是准备设计和设计定制解决方案，在那里需要。产品包括晶体和晶体振荡器;频率翻译;时钟和数据恢复产品;看到声表面波滤波器;用于电信、数据通信、频率合成器、定时、导航、军事、航空和仪表系统的水晶过滤器和组件。
Vectron将继续成为全球市场的世界级供应商，并将在符合市场需求的情况下应用创新的、前瞻性的道德原则。公司提供的创新和能力反映了更高频率、低成本设计和小型化的趋势，以及更先进的技术集成解决方案。除了这些伟大的创新能力之外，Vectron还致力于非常灵活和专注于服务，快速和专业地帮助客户创新、改进和发展他们的业务。椭圆形扁壳插件晶振,11.5*5.0进口DIP晶体,VXA1晶振
JLX-1

Vectron晶振,石英晶振,VXA1晶振.引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
维管石英晶振晶片清洗：清除石英晶振晶片表面的污物、油物，以保证被银电极。被复良好牢固。清洗间有很多化学试剂,酒精、异丙醇、硫酸、硝酸、清洗液同时还有电炉烤箱，在晶振生产过程中应注意人身安全和设备安全。
JLX-2

RB-2

VECTRON晶振	单位	VXA1晶振	石英晶振基本条件
标准频率	f_nom	1.536MHZ~150.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +90°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	10-100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10 × 10^-6 (标准), (±10 × 10^-6 ～ ±100 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10 × 10^-6/-40°C ～ +85°C	超出标准的规格请联系我们.
负载电容	CL	6pF~32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

JLX-3

RB-3

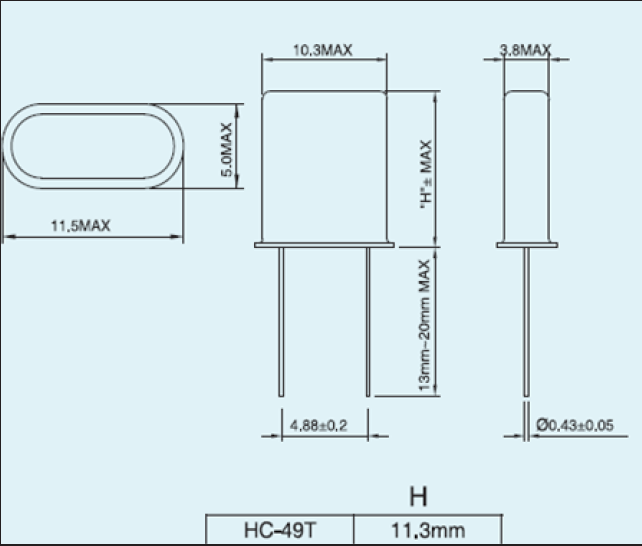

VXA1 11.5-5.0

JLX-4

RB-4 清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英水晶振动子产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。Vectron晶振,石英晶振,VXA1晶振
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然进口晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。椭圆形扁壳插件晶振,11.5*5.0进口DIP晶体,VXA1晶振

JLX-5

RB-5 振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的美国进口插件晶振的振荡频率的真实值，
使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。椭圆形扁壳插件晶振,11.5*5.0进口DIP晶体,VXA1晶振
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法插件石英晶振输出波形较小，测量不能依赖于
即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。Vectron晶振,石英晶振,VXA1晶振
