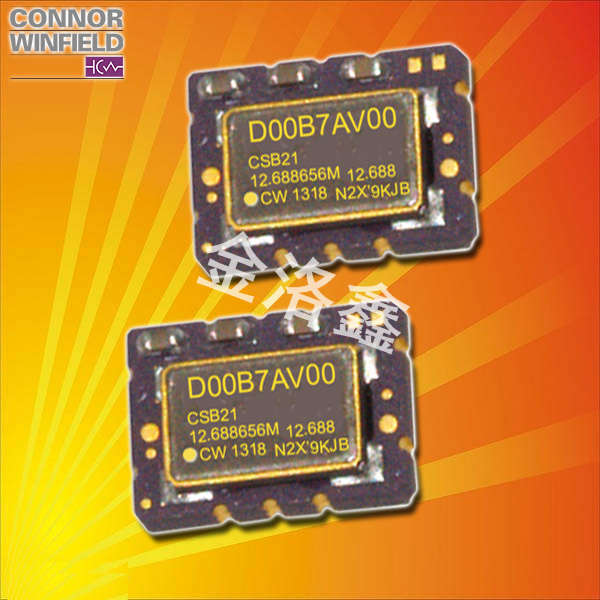

ConnorWinfield晶振,TCXO振荡器,TX176晶振

频率：6.400MHz~50.000MHz

尺寸：7.0*5.0*2.0mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

订购热线：0755-27837162

ConnorWinfield-1

Connor-Winfield公司是私营,基于我们的电子产品制造商。1963年合并后,Connor-Winfield主要集中在设计和制造石英计时电路和振荡器用于各种电子产品的应用。Connor-Winfield全球计时解决方案包含两个石英晶振操作;一个水晶振荡器设计制造集团，和一个专门设计同步时钟，PLL模块，特殊功能asic用于通信和数据通信应用，全球定位系统(GPS)为同步以太网应用的定时解决方案的时间产品组。
CONNOR-WINFIELD晶振集团为确保安全、提高保护预防措施、温补晶振的可靠性以及职业安全，确保职业健康与环境的优越性，通过正式的管理评审和对健康、安全和环境实施效果的持续改进，保护人群及财产与环境。ONNOR-WINFIELD晶振遵守所有适用的有关环境、健康和安全的法律和法规以及CONNOR-WINFIELD晶振集团自己的有关环境、工业卫生和安全的方针和承诺。贴片型TCXO振荡器,北斗导航系统晶振,TX176晶振

JLX-1

ConnorWinfield晶振,TCXO振荡器,TX176晶振.产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: -40度~85度,电源电压:1.8V?3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
康纳温菲尔德贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英贴片晶振的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

JLX-2

RB-1

Connor-Winfield晶振	标示	TX176晶振	晶振基本信息对照表
标准范围	f0	6.400MHz~50.000MHz
電源電圧	Vcc	-5.0V~+6.0V
输出电流	Icc	3.5 mA max.	Vcc=3.3V
频率负载	L_CMOS	10pF	LVCMOS 出力
标准频率偏差	f_tol	±4.6×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
对称	SYM	40%～60%	50% Vcc
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、LVCMOS=10pF

JLX-3

RB-3

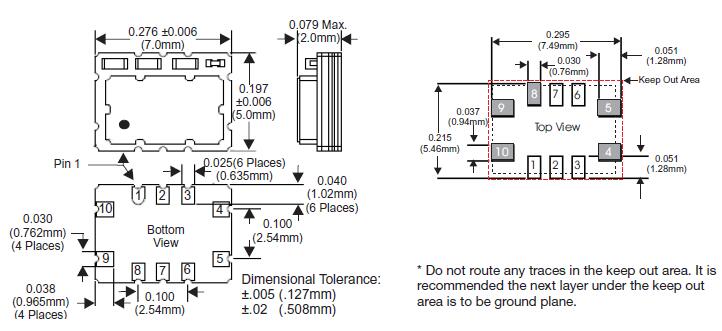

tx176 7050 TCXO

JLX-4

RB-4

噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发有源晶振功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近石英晶体振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。贴片型TCXO振荡器,北斗导航系统晶振,TX176晶振
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致有源晶体无法产生振荡和/或非正常工作。ConnorWinfield晶振,TCXO振荡器,TX176晶振

JLX-5

1、振荡电路
TCXO晶体振荡器是有源元件，因此不会受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。ConnorWinfield晶振,TCXO振荡器,TX176晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
康纳温菲尔德有源晶振振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米。
在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米。

cptj11

限制流入谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。贴片型TCXO振荡器,北斗导航系统晶振,TX176晶振
适当的控制电阻值（RD）取决于进口有源晶振的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
音叉式谐振器（kHz频段）的参考值在100 K。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
