大河晶振,贴片晶振,TFX-04晶振,日本进口石英晶振

频率：32.768KHZ

尺寸：1.6*1.0mm

此款SMD晶体并且可以承受回流焊接的高温，波峰焊接，回流焊接等，贴片表晶主要特点是该产品排带包装，焊接模式主要使用SMT焊接，给现代SMT工艺带来高速的工作效率，32.768K系列产品本身具有体积小,厚度薄,重量轻等特点，此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线：0755-27837162

制造公司都是100%出资子公司的青森河技术有限公司，River Electronics（Ipoh）Sdn . Bhd（马来西亚），西安大河晶振科技有限公司（中国）。销售网络的话，东京，大阪营业所，韩国驻在员事务所，销售子公司都会100%出资公司的台湾利巴股份有限公司（台湾），River Electronics（Singapore）Pte .有限公司（新加坡），西安大河贴片晶振科技有限公司（中国）。这些基础上不仅在亚洲地区，包括北美、欧洲的世界范围。1610超小型石英晶体,金属2脚SMD晶振,TFX-04晶振
河エレテック的主力产品，水晶使用的电子元件（水晶设备），销售额的约90%以上。在水晶装置上也有几种类型，本公司生产的是水晶振动和水晶振荡器。其中业界独有的电子束的气密封装工法用橘色的类型（表面安装型）特化，小型便携式设备（手机、数码相机、手机游戏等）和近距离无线通信（蓝牙和无线LAN等），汽车电子和医疗机器等最先进进口无源石英晶振的领域集中在稳定的收入，确保了。同时，也作为开发的概念开发的概念，在产品的小型化中经常领导着业界的发展。也可以说是广泛的对应范围的技术力量的证据，划时代的发明是“通过电子射线的气密封装”。以前的树脂等素材的产品封装方法，代替这个技术是前所未有的小型化和更优质化的门一打开エポックメイキング的创造和。

1610超小型石英晶体,金属2脚SMD晶振,TFX-04晶振

大河晶振,贴片晶振,TFX-04晶振,日本进口石英晶振,贴片石英晶体谐振器，又简称为排带包装，这是这产品采用排带盘式包装，使产品在焊接时能采用SMT自动贴片机高速的焊接，大大节约人工，提高工作效率。32.768KHz千赫子时钟晶体，其本身主要应用在时钟控制产品，或者是控制模块，主要给时钟芯片提供一个基准信号，其主要各项功能还得看应用何种产品。本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
晶振捡漏：检查石英贴片晶振封焊后的产品是否有漏气现象（粗捡漏、细捡漏）1、粗捡漏：检查较大的漏气现象。细捡漏：检查较小的漏气现象。2、老化：对产品加以高温长时间老化，释放应力，暴露制造缺陷，据以提高出货可靠性。主要参数：老化温度、老化时间。3、测试：对成品进行电性能指标测试，剔除不良品，保证产品质量。4、注意：产品老化后应室温放置 24 小时后，方可进行测试。库存产品放置三个月以上，出货前应进行测试。标准参数设置测试。客户特殊要求参数设置测试。（C0、C1、DLD、TS）高频连续脉冲焊接技术：是通过在基座与上盖之间高频率连续低功率脉冲焊接放电，使基座与上盖焊接部位熔接在一起，目前通过长期试验，已总结一套工艺参数，输入PLC进行焊接控制，利用此技术密封的石英晶振气密性高，金属溅射污染少，频率变化小，一般在±2ppm以内。此技术为研发及生产高精度、高稳定性石英晶体元器必须攻克的关键技术之一。1610超小型石英晶体,金属2脚SMD晶振,TFX-04晶振

大河晶振	单位	TFX-04晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-20°C ～ +105°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10ppm~±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	5pF,7pF、9pF、12.5pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

1610超小型石英晶体,金属2脚SMD晶振,TFX-04晶振

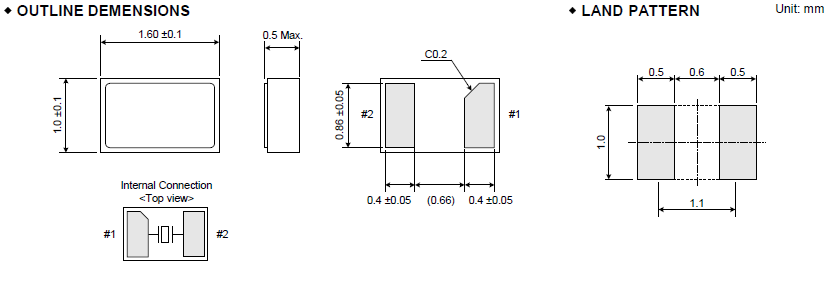

TFX-04&04C_1.6_1.0

关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片，以及相对而言频率与超音波清洁器相近，所以会由于共振而容易受到破坏，因此请不要用超音波清洁器来冲洗晶振。关于机械性冲击(1) 从设计角度而言，即使石英晶振从高度75cm处落到硬质木板上三次，按照设计不会发生什么问题，但因落下时的不同条件而异，有可能导致石英芯片的破损。在使之落下或对它施加冲击之时，在使用之前，建议确认一下振荡检查等的条件。大河晶振,贴片晶振,TFX-04晶振,日本进口石英晶振
(2) SMD石英晶振与电阻以及电容器的芯片产品不同，由于在内部对石英晶振晶片进行了密封保护，因此关于在自动安装时由于冲击而导致的影响，请在使用之前，恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上，不得已要安装到同一块基板上时，请确保晶振能正常工作。
这些晶振知识介绍是指，晶振在产品上线之后发生不良品或者没反应的情况下，自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作，请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。你可以先把晶体卸载下来并测试晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的石英晶体测试仪器来检测。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。1610超小型石英晶体,金属2脚SMD晶振,TFX-04晶振

1610超小型石英晶体,金属2脚SMD晶振,TFX-04晶振

振荡补偿:除非在振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在1610石英晶体电路设计时提供足够的负极电阻。大河晶振,贴片晶振,TFX-04晶振,日本进口石英晶振

sjzrhl_2

1.振荡电路:晶体谐振器是无源元件，因此受到二脚无源贴片晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2。角色的分量与参考值:在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在32.768K贴片晶振振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
