Greenray晶振,温补晶振,T52晶振

频率：10.000MHz~52.000MHz

尺寸：5.0*3.2mm

5032mm体积的温补晶振(TCXO),产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.

订购热线：0755-27837162

Gree-1

Greenray格林雷工业是一家领先的精密晶体振荡器,贴片晶振,有源晶振,石英晶体振荡器制造商.Greenray格林雷晶振实业公司从研发生产到销售所使用的材料均符合ROHS环保要求,所生产的石英晶振晶体达到了欧盟环保要求.Greenray购买的所有部件和材料都是经过检查严格按照标准并且符合RoHS标准的制造商所提供.
Greenray格林雷晶振集团致力于研发生产高精密,性能稳定的石英晶体振荡器,满足不同客户的特殊要求,并且具有低噪音,低相位等特点.Greenray格林雷有源晶振,压控振荡器,（PXO）普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等在产品中使用具备优异的振动性,耐冲击等特性.
JLX-1

Greenray晶振,温补晶振,T52晶振.产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM?2.0 PPM,工作温度范围: - 30度~85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
与其它电子元件相似，TCXO晶振亦采用愈来愈小型的封装。通常，较小型的器件比较大型的表面贴装或穿孔封装器件更昂贵。所以，小型封装的石英晶振往往要在性能、输出选择和频率选择之间作出折衷。5032小体积TCXO晶振,8脚贴片温补振荡器,T52晶振

JLX-2

RB-2

型号		T52 (TCXO)5032
输出频率范围		10~52MHz
标准频率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
电源电压范围		+1.68~+3.5V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10^-6 max.（After 2 reflows）
	温度特性	±0.5×10^-6,±2.5×10^-6 max./-30?+85℃ ±0.5×10^-6,±2.5×10^-6 max./-40?+85℃（Option）
	电源电压特性	±0.2×10^-6 max.（V_CC ±5%）
	负载变化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10^-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

JLX-3

RB-3

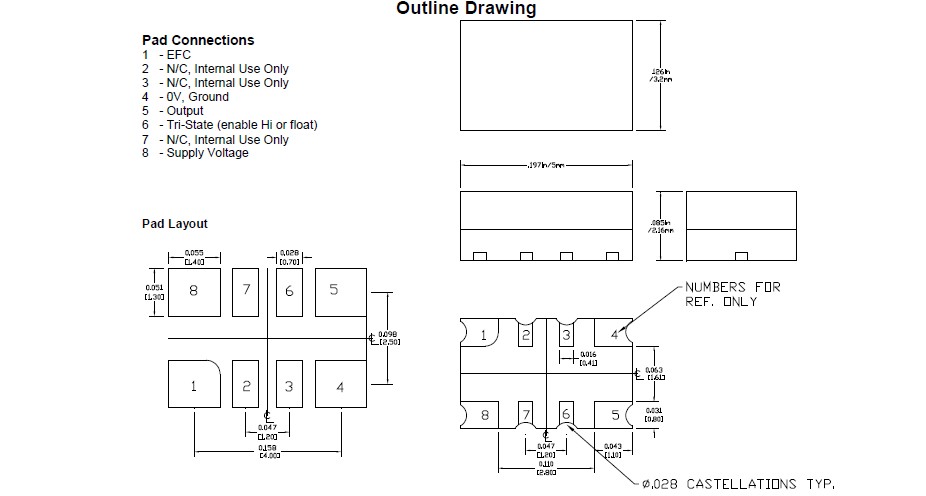

t52 5.0 x 3.20 TCXO

JLX-4

RB-4 噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发八脚温补晶振功能失常或击穿的闭门或杂散现象。Greenray晶振,温补晶振,T52晶振
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的SMD进口有源晶振的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。5032小体积TCXO晶振,8脚贴片温补振荡器,T52晶振
通电
不建议从中间电位和/或极快速通电，否则会导致TCXO温补振荡器无法产生振荡和/或非正常工作。

JLX-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。5032小体积TCXO晶振,8脚贴片温补振荡器,T52晶振
电源电压阻抗低于电阻 2Ω。
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）Greenray晶振,温补晶振,T52晶振
