Greenray晶振,石英晶体振荡器,T1170晶振

频率：10.000MHz~300MHz

尺寸：20.5mm*20.5mm

温补型石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体振荡器检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的TCXO振荡器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能.

订购热线：0755-27837162

Gree-1

Greenray格林雷工业生产贴片晶体振荡器,有源晶振,SMT、thru - hole、混合和定制产品.所生产的石英晶体振荡器根据性能可以分为：普通晶体振荡器（SPXO）、压控晶体振荡器（VCXO）、温补晶振（TCXO）、恒温晶体振荡器（OCXO）等.确保所生产晶振，贴片石英晶振的质量，都会经过广泛的电气以及环境测试。
Greenray格林雷晶振集团为几个主要市场提供石英晶振,贴片晶振,压电石英晶体元器件、压电石英晶体、有源晶体等频率控制解决方案.在军事市场上,我们为智能弹药、导弹制导、移动接收器和雷达系统提供产品.
JLX-1

Gree-2
Greenray晶振,石英晶体振荡器,T1170晶振.20.5*20.5mm体积的温补晶体振荡器,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
石英晶振曲率半径加工技术：石英晶振晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）。大尺寸温补晶体振荡器,DIP型有源晶振,T1170晶振

JLX-2

RB-2

型号		*T1170晶振 (TCXO)20.520.5mm**
输出频率范围		10~300MHz
标准频率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
电源电压范围		+3.3V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6 max.（After 2 reflows）
	温度特性	±0.5×10-6,±2.5×10-6 max./-30?+85℃ ±0.5×10-6,±2.5×10-6 max./-40?+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

JLX-3

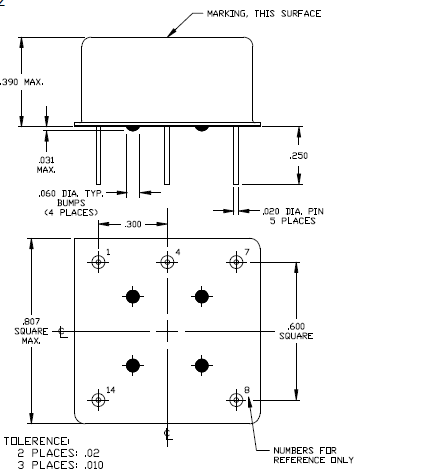

t1170 20.50 x 20.50 TCXO

JLX-4

RB-4

抗冲击
插件有源晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致石英晶体性能受到损害，因此应避免照射。大尺寸温补晶体振荡器,DIP型有源晶振,T1170晶振
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解TCXO晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。Greenray晶振,石英晶体振荡器,T1170晶振
静电
过高的静电可能会损坏定位导航晶振，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

JLX-5

RB-5

1、振荡电路
石英晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。Greenray晶振,石英晶体振荡器,T1170晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在音叉晶体的案例（kHz频段），需要连接一个电阻10米或更?。

限制流入谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。大尺寸温补晶体振荡器,DIP型有源晶振,T1170晶振
适当的控制电阻值（RD）取决于无源晶振的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
