希华晶振,贴片晶振,SX-2520晶振,石英无源晶振

频率:12~66MHZ

尺寸:2.5*2.0mm

小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.

订购热线:0755-27837162
QQ咨询 点击这里给我发消息

XH-1

    希华晶体科技成立于1988年,专精于石英频率控制元件之研发、设计、生产与销售。从人工晶棒长成到最终产品,透过最佳团队组合及先进之生产技术,建立完整的产品线,包含人工水晶、石英晶振、SAW WAFER,以及石英晶体、晶体振荡器、晶体滤波器、温度补偿型及电压控制型产品等,以健全的供应炼系统,为客户提供全方位的服务。
     2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项进口石英晶振排放检测数据符合政府法规要求。并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY  绿色伙伴(Green Partner)验证。希华晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准。
JLX-1

XH-2

    希华晶振,贴片晶振,SX-2520晶振,石英无源晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
      晶振高精密点胶技术:石英晶体谐振器晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。3.4.1、点胶时应注意胶点的大小和位置。不宜过大或过小。(生产现场应该有很多照片)3.4.2、导电胶应注意有效期、储存温度、开盖次数、充分搅拌、室温放置时间、烤胶最高温度、烤胶时间、升温速率、升温起始最高温度。3.5、微调:使用真空镀膜原理,微调晶体谐振器的频率达到规定要求(标称值/目标值)。也有离子刻蚀法进行微调。金属表面贴片谐振器,2520mm无线石英晶振,SX-2520晶振
JLX-2

RB-2

希华晶振

单位

SX-2520晶振

石英晶振基本条件

标准频率

f_nom

12MHz~66MHz

标准频率

储存温度

T_stg

-40°C~+125°C

裸存

工作温度

T_use

-10°C ~+60°C

标准温度

激励功率

DL

10~100μW Max.

推荐:10μW  100μW

频率公差

f_— l

±10~±15 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-10°C ~+70°C

超出标准的规格请联系我们.

负载电容

CL

8PF,12PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-30°C~ +85°C, DL = 100μW

频率老化

f_age

±15× 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

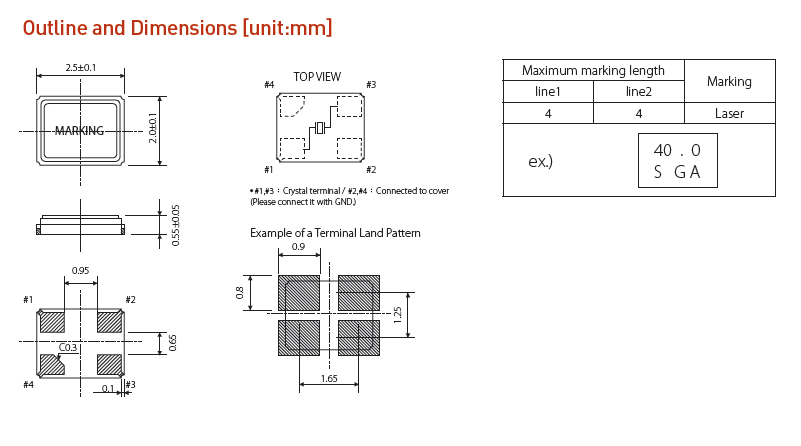

SX-2520 2520

JLX-4

RB-4

        我们可以改善的频率输出的偏差超过范围由以下几个方法:调整外部电容,Cd和CG的值。如果由频率计数器测量频率比目标频率高,要增加外部电容CL(或Cd以及C 8的值),以降低贴片晶振频率到我们的目标频率,反之亦然。可以采用不同负载电容(CL)的晶振试用。 试用晶振具有较低电容若频率比目标频率超高很多的话。请检查波形幅度是否是正常或不使用示波器,正确的电容是通过和频率调节到目标之后。根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率(较低的外部电容,并采用低电容的晶体)的情况。频率输出频率的目标只有三分之一。希华晶振,贴片晶振,SX-2520晶振,石英无源晶振
     晶振具有多种振动模式,如基频, 3次泛音,5次泛音等等。当基频模式应用时,晶振的电阻是最低的,这意味着它是最简单的石英晶体振荡器。当第三色调模式被应用,一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此,如果频率是只有三分之一的目标频率时,要检查是否放大处理电路被施加或它的设定值就足够了,因为电路的环境适合于基本模式,而不是第三次泛音调模式。
     贴片石英晶振频率输出是目标频率的三倍,这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式,由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题,请采用三次泛音模式晶振。5-2。此外,放大电路,第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡。系统故障是由于超大输出波形的幅度。6-1。请参照资料2.也可以提高终端石英晶振电容解决方案,然后检查波形幅度是否得到改善。7-1。请确定使用频谱分析仪机中断信号的频率。我们可以发现存在的问题是根据频率什么。7-2。如果是从电源的交流信号,请检查电源和信号的两个理由的状态是否是浮动的。请改为浮动,如果它不是。金属表面贴片谐振器,2520mm无线石英晶振,SX-2520晶振JLX-5

RB-5

         振荡补偿:除非在12M无源贴片晶振振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。希华晶振,贴片晶振,SX-2520晶振,石英无源晶振

sjzrhl_2

        测试条件:(1) 电源电压? 超过 150µs,直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时,探头阻抗将高于 1MΩ。当波形经过2.5x2.0mm贴片晶振振荡器的放大器时,可同时进行测量。(3) 其他? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽,以观察波形。(请勿使用该探头的长接地线。)

scbx_2

       振荡频率测量:必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值,2520进口贴片晶振使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。接触振荡电路。探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。逆变器进入下一阶段。
      探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过小薄型贴片晶振测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。金属表面贴片谐振器,2520mm无线石英晶振,SX-2520晶振
