瑞康晶振,进口SMD晶体,RSX-5晶振

频率：12.000MHz~40.000MHz

尺寸：5.0*3.2*0.7mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域.

订购热线：0755-27837162

RK-2

瑞康的产品系列包括低稳定度晶体振荡器（XO），压控晶体振荡器（VCXO）和晶体产品，通过高容量精密温补晶振（TCXO），烤箱控制晶体振荡器（OCXO），表面声波（SAW））振荡器和专业产品，以实现极高的性能。主要以石英晶体技术为基础，利用其独特和自然的压电性能，瑞康产品创造出非常精确的电信号。这些信号用于在最苛刻的通信应用中产生无线电波并同步时间。
过与客户的密切合作关系并听取他们的问题，瑞康很快了解了频率参考（振荡器）对GNSS的关键。其稳定性影响了系统定位，跟踪，维护锁定和获取弱卫星信号的能力。通过与行业领先制造商的多年合作，瑞康率先设计，制造和测试石英晶体振荡器以满足GNSS系统的独特需求的最佳方式。

JLX-1

瑞康晶振,进口SMD晶体,RSX-5晶振.3225mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.5032mm金属四脚晶体,耐高温SMD晶振,RSX-5晶振
瑞康石英晶振的切型。采用高速线切割技术：1.优化及严格规范线切割机各项设备参数；2.通过试验精选所使用的各类线切割料，如：磨料、线切割线、槽轮等；3.确认最优的石英晶振切割工艺参数。通过以上方法使切割出的贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了石英晶振晶片的精度，提高了生产效率。

JLX-2

RB-2

瑞康晶振	单位	RSX-5晶振	石英晶振基本条件
标准频率	f_nom	12.000MHZ~40.000MHZ	标准频率
储存温度	T_stg	-55°C ~+105°C	裸存
工作温度	T_use	-55°C ~ +105°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±5× 10-6 (标准), (±5× 10-6 ~±25× 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±5× 10-6/-55°C ～ +105°C	超出标准的规格请联系我们.
负载电容	CL	5pF~50PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

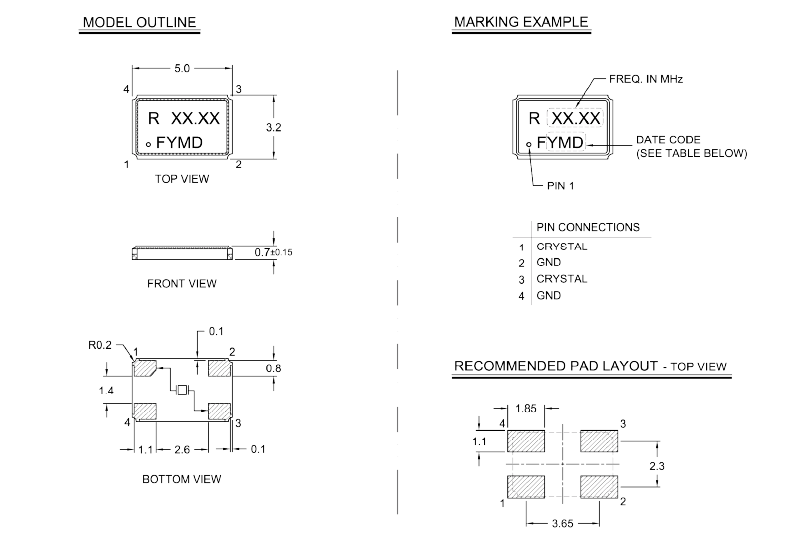

RSX-5 5032

JLX-4

RB-4

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个无源晶振产品进行试验所得的结果，因此请根据实际使用状态进行确认。5032mm金属四脚晶体,耐高温SMD晶振,RSX-5晶振
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然5032晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得进口贴片晶振产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。瑞康晶振,进口SMD晶体,RSX-5晶振
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。
