瑞康晶振,石英晶振,R145晶振,时钟晶振

频率：32.768KHZ

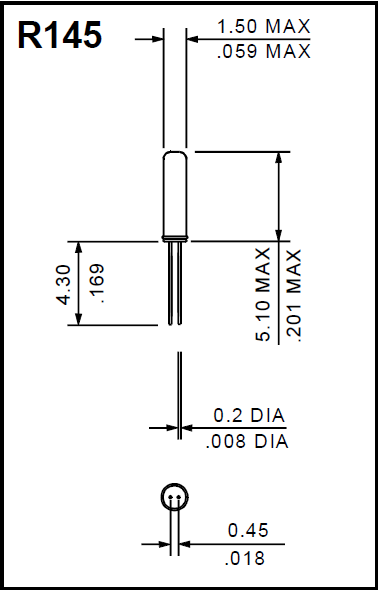

尺寸：5.1*1.5mm

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/S石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.

订购热线：0755-27837162

引脚焊接型谐振器,圆柱5015音叉晶体,R145晶振

瑞康处于技术前沿，为不断发展音叉晶体的行业提供解决方案，准确了解市场需求，开发创新产品设计并将其与全球制造基地相结合。瑞康拥有几乎全球领先的电信设备供应商的优先供应商地位。瑞康开发了几项独特的世界领先的解决方案，以满足电讯市场的需求，包括世界首个基于ASIC的OCXO（IC-OCXO），具有更高可靠性，更低功耗和外形尺寸的OCXO控制晶体振荡器（OCXO）通过超稳定温度补偿晶体振荡器（TCXO），推动传统性能极限的界限。引脚焊接型谐振器,圆柱5015音叉晶体,R145晶振
通过与客户的密切合作关系并听取他们的问题，瑞康很快了解了频率参考（振荡器）对GNSS的关键。其稳定性影响了系统定位，跟踪，维护锁定和获取弱卫星信号的能力。通过与行业领先制造商的多年合作，瑞康晶振率先设计，制造和测试振荡器以满足GNSS系统的独特需求的最佳方式。我们通过仔细倾听和发展对应用要求的先天理解，并通过世界领先的流程，创新和技术来支持这一点。

瑞康晶振,石英晶振,R145晶振,时钟晶体,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,满足无铅焊接的高温回流温度曲线要求.
通过深入细致地完善石英晶振研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择；注重所使用水晶、研磨砂的选择等；注重石英晶振研磨用工装如：游轮的设计及选择，从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制，最终使可研磨的石英晶振晶片的厚度越来越薄，贴片晶振晶片的频率越来越高，为公司在高频石英晶振的研发生产打下坚实基础，提升了晶振厂家的竞争力，使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。引脚焊接型谐振器,圆柱5015音叉晶体,R145晶振

引脚焊接型谐振器,圆柱5015音叉晶体,R145晶振

瑞康晶振	单位	R145晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ~+85°C	裸存
工作温度	T_use	-20°C ~ +85°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1.0μW
频率公差	f_— l	±5,±10,±20× 10-6 (标准),	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50,±100× 10-6/-55°C ～ +105°C	超出标准的规格请联系我们.
负载电容	CL	8PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

引脚焊接型谐振器,圆柱5015音叉晶体,R145晶振

DIP 产品:已变形的插件石英晶振引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。SOJ 产品和SOP 产品:请勿施加过大压力,以免石英晶振引脚变形。已变形的石英晶振引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。瑞康晶振,石英晶振,R145晶振,时钟晶体
超声波清洗:（1）使用AT-切割晶体和表面面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。（3）请勿清洗开启式晶振产品（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作:请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。使用环境（温度和湿度）:请在规定的温度范围内使用石英进口晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。晶振/石英晶体谐振器:激励功率在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的,负极电阻:除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加.引脚焊接型谐振器,圆柱5015音叉晶体,R145晶振

引脚焊接型谐振器,圆柱5015音叉晶体,R145晶振

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在进口32.768K晶振基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。瑞康晶振,石英晶振,R145晶振,时钟晶体
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过DIP无源晶振测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。

引脚焊接型谐振器,圆柱5015音叉晶体,R145晶振

驱动能力:驱动能力说明振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过5.0*1.5mm圆柱晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.

引脚焊接型谐振器,圆柱5015音叉晶体,R145晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过32.768K圆柱晶体振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.
