日本爱普生晶振MC-405,Q13MC4051002900陶瓷谐振器
频率：32.768KHZ
尺寸：10.4*4.0mm
日本爱普生晶振MC-405,Q13MC4051002900陶瓷谐振器,EPSON晶振,陶瓷晶振,无源晶体,SMD晶振,32.768K晶振,时钟晶体,型号MC-405,编码Q13MC4051002900是一款尺寸为10.*4.0mm的无源谐振器,频率32.768KHZ,负载电容12.5pF,精度±20ppm,工作温度-40to+85°C,产品具备良好的稳定性能和耐压性能,非常适合用于小型电子产品,尤其适合用于时钟和微型计算机,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
Q13MC4051003400贴片晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.日本爱普生晶振MC-405,Q13MC4051002900陶瓷谐振器
日本爱普生晶振MC-405,Q13MC4051002900陶瓷谐振器,EPSON晶振,陶瓷晶振,无源晶体,SMD晶振,32.768K晶振,时钟晶体,型号MC-405,编码Q13MC4051002900是一款尺寸为10.*4.0mm的无源谐振器,频率32.768KHZ,负载电容12.5pF,精度±20ppm,工作温度-40to+85°C,产品具备良好的稳定性能和耐压性能,非常适合用于小型电子产品,尤其适合用于时钟和微型计算机,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
Q13MC4051003400贴片晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.日本爱普生晶振MC-405,Q13MC4051002900陶瓷谐振器
Q13MC4051002900晶振 参数表
项目
符号
规格说明
条件
MC-405晶振
额定频率范围
f_nom
32.768kHz
请联系我们以获取其它可用频率的相关信息。
储存温度
T_stg
-55°C ~ +125°C
裸存
工作温度
T_use
-40°C ~ +85°C
激励功率
DL
1.0µW Max.
频率公差
f_tol
±10 × 10-6
+25°C,
（标准）
±50 × 10-6
DL=0.1µW
拐点温度
Ti
+25°C±5°C
频率温度系数
B
-0.04 × 10-6/ °C2 Max.
负载电容
CL
12.5F to ∞ (标准:12.5pF)
可指定
串联电阻（ESR）
R1
50kΩ Max.
串联电容
C1
1.8fF Typ.
分路电容
C0
0.9pF Typ.
频率老化
f_age
±3 ×10-6 / year Max.
+25°C,
第一年

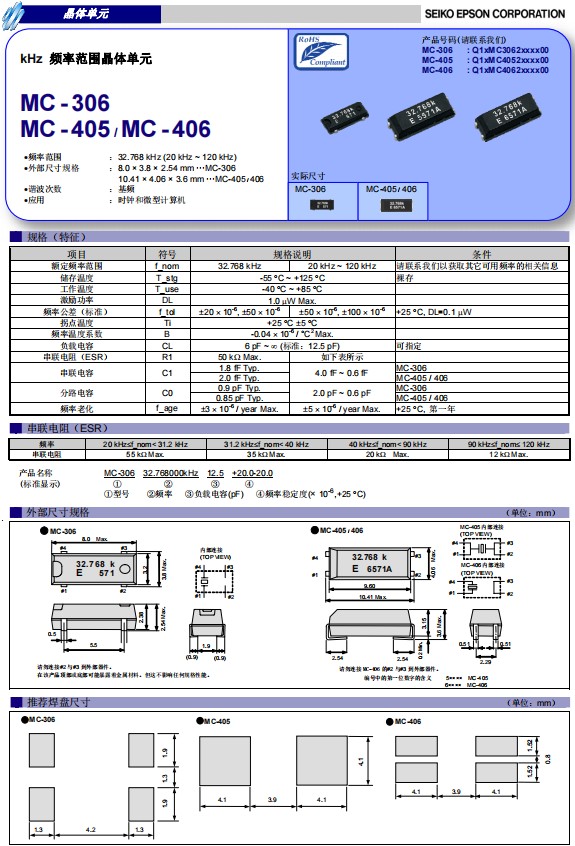

日本爱普生晶振MC-405,Q13MC4051002900陶瓷谐振器 尺寸图
Q13MC4051002900晶振 使用注意事项
自动安装时的冲击：
石英晶振自动安装和真空化引发的冲击会破坏SMD晶振产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。日本爱普生晶振MC-405,Q13MC4051002900陶瓷谐振器
每个封装类型的注意事项
陶瓷包装晶振与SON产品
在焊接陶瓷晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。日本爱普生晶振MC-405,Q13MC4051002900陶瓷谐振器
| 编码 | LxWxH/尺寸 | Model/型号 | Frequency/频率 | CL Value/负载 | Freq.tol./频率 @+25°C | Oper. Temper. Range/工作温度 |
| Q13MC4051000300 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 12.5 pF | +/-100 ppm | -40 to +85 °C |
| Q13MC4051000700 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 12 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4051000800 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 20 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4051001100 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 7 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4051002900 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 12.5 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13MC4051003100 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 6 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13MC4051003300 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 11 pF | +/-50.0 ppm | -40 to +85 °C |
| Q13MC4051003400 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 10.8 pF | +/-50.0 ppm | -40 to +85 °C |
| Q13MC4051004800 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 50 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4052000200 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4052000400 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768K晶振 | 6 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4052000500 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4052000600 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 18 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4052001600 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 22 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4052001800 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 12.5 pF | +/-50.0 ppm | -40 to +85 °C |
| Q13MC4052002000 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 99 pF | +/-20.0 ppm | -40 to +85 °C |
| Q13MC4052002300 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 13 pF | +/-10.0 ppm | -40 to +85 °C |
| Q13MC4052002400 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.768000 kHz | 30 pF | +/-50.0 ppm | -40 to +85 °C |
| Q14MC4051001400 | 10.41 x 4.06 x 3.6 mm | MC-405 | 31.250000 kHz | 12.5 pF | +/-100 ppm | -40 to +85 °C |
| Q14MC4051001900 | 10.41 x 4.06 x 3.6 mm | MC-405 | 76.800000 kHz | 12.5 pF | +/-20.0 ppm | -40 to +85 °C |
| Q14MC4052000400 | 10.41 x 4.06 x 3.6 mm | MC-405 | 32.000000 kHz | 15 pF | +/-100 ppm | -40 to +85 °C |
