NDK车规晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C车载有源晶振

频率：24MHZ

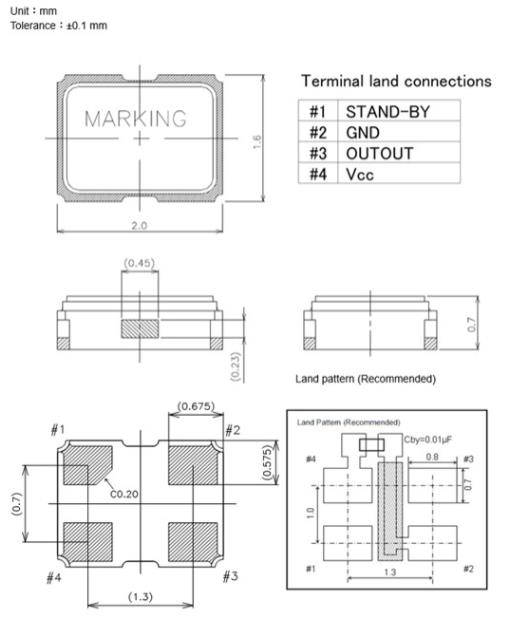

尺寸：2.0mm×1.6mm

NDK车规晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C车载有源晶振 ,NDK车规晶振,NZ2016SH四脚贴片晶振,NZ2016SH-24.000MHZNSC5022C车载有源晶振,2016mm晶振,石英晶体振荡器,耐高温晶振,汽车电子专用晶振,无线通信设备晶振,音频设备晶振

订购热线：0755-27837162

高端数码电子谐振器,8045陶瓷壳2P晶振,NX8045GE晶振

NDK车规晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C车载有源晶振 ,NDK车规晶振,NZ2016SH四脚贴片晶振,NZ2016SH-24.000MHZNSC5022C车载有源晶振,2016mm晶振,石英晶体振荡器,耐高温晶振,汽车电子专用晶振,无线通信设备晶振,音频设备晶振

高端数码电子谐振器,8045陶瓷壳2P晶振,NX8045GE晶振

NDK车规晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C车载有源晶振

NDK晶振规格	NZ2016SH晶振	石英晶振基本条件
标准频率	24MHz	标准频率，可提供其他频率
储存温度	-55℃~+125℃	裸存
工作温度	-40℃~+85℃	标准温度
上升(Tr) /下降(Tf)时间	5 ns Max.
频率稳定度	±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
启动时间	4 ms Max.	超出标准的规格请联系我们.
输出负载	15pF	超出标准说明,请联系我们.
输出方式	CMOS
电源电流	90mA Max.
电源电压	3V
频率老化	±1×10-6/year Max.	+25°C,第一年

NDK车规晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C车载有源晶振

高端数码电子谐振器,8045陶瓷壳2P晶振,NX8045GE晶振

NDK车规晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C车载有源晶振

1.热影响：重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

2.安装方向：石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

3.通电：不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

4.有源晶振的负载电容与阻抗：负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.NDK车规晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C车载有源晶振

5.抗冲击：抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

6.耐焊性：将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

高端数码电子谐振器,8045陶瓷壳2P晶振,NX8045GE晶振

测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量陶瓷面贴片晶振频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.NDK车规晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C车载有源晶振

高端数码电子谐振器,8045陶瓷壳2P晶振,NX8045GE晶振

驱动能力:驱动能力说明振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2Re其中i表示经过8x4.5mm汽车级晶振晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.

高端数码电子谐振器,8045陶瓷壳2P晶振,NX8045GE晶振

NDK车规晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C车载有源晶振晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在2016小体积基本谐振的情况下（MHz频段）反馈电阻通常是1米。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更长。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过2016贴片晶振测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。音叉式谐振器（kHz频段）的参考值在100 KHz范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
