NSK晶振,压电石英晶体谐振器,NXC-63-APA-GLASS晶振

频率：13.000MHz~125.000MHz

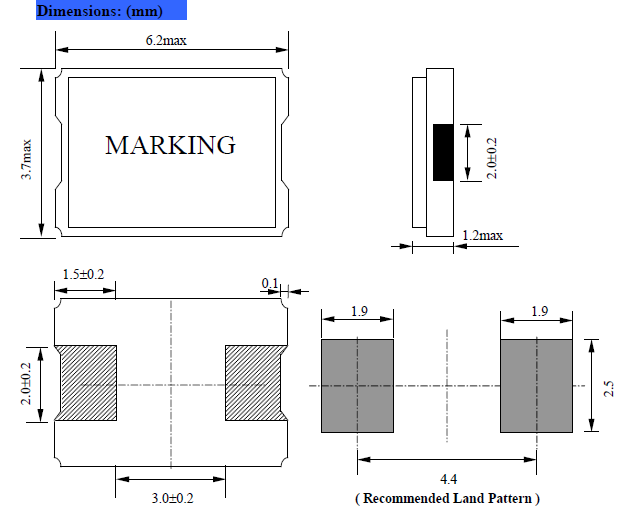

尺寸：6.2*3.7*1.2mm

6035mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

订购热线：0755-27837162

NSK-1

NSK已获得ISO 9001 / ISO 14001的品质和环保认证，贴片晶振并通过及符合Rohs规范的要求，且确实配合客户实现无毒产品的要求，以创造及维护美好环境为己任。NSK的产品被广泛地运用在个人计算机，安全系统，通讯，无线应用，遥控单元和消费性电子产品等，并已陆续获得国内外电脑及通讯大厂认可及使用。NSK是津绽石英科技股份有限公司于全球的销售品牌，具有良好竞争性的价格及灵活快速的交易管理。
NSK津绽晶振集团广泛用于通信行业的需求,包括为电信、无线和SATCOM以及WiMAX等新兴技术而设计的产品,包括用于电信的Stratum III和IIIE.此外,我们还为全球导航卫星系统(如GPS)提供高精度有源晶振,石英晶体振荡器,温补晶振等.所生产的高精密晶体谐振器、普通晶体振荡器（SPXO）、低噪音压控晶体振荡器（VCXO）、低振动温补晶体振荡器（TCXO）、高稳定恒温晶体振荡器（OCXO）广泛用于一些检测仪器,高端设备仪器,高精密设备等产品中.

JLX-1

NSK-2

NSK晶振,压电石英晶体谐振器,NXC-63-APA-GLASS晶振.二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.6035两脚贴片晶体,高精度石英晶振,NXC-63-APA-GLASS晶振
津绽贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

JLX-2

NSK晶振	单位	NXC-63-APA-GLASS晶振	石英晶振基本条件
标准频率	f_nom	13.000MHz~125.000MHz	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-20°C~+70°C	标准温度
激励功率	DL	100μW Max.	推荐:0.1μW~1000μW
频率公差	f_— l	±10× 10-6 (标准), (±10× 10-6 ~±100 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10~±100× 10-6/-20°C ~+70°C	超出标准的规格请联系我们.
负载电容	CL	6pF~32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-20°C~+70°C, DL = 100μW
频率老化	f_age	±1× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

NXC-63-AP2-SEAM 6035

JLX-4

RB-4

＜晶体谐振器＞
如果过大的激励电力对进口贴片晶振外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。
＜晶体振荡器＞
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些石英晶体振荡器没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。
如果过大的激励电力对谐振器外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。6035两脚贴片晶体,高精度石英晶振,NXC-63-APA-GLASS晶振

JLX-5

RB-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的6035mm贴片晶振的振荡频率的真实值，
使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。6035两脚贴片晶体,高精度石英晶振,NXC-63-APA-GLASS晶振
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法6035晶振输出波形较小，测量不能依赖于
即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。
